1️⃣ 아이디어로 OK, 식품 몰드개발
3D 모델링 파일이 없어도 걱정하지 마세요. 이번 프로젝트는 고객님의 아이디어 스케치 단계부터 시작해, 실물 시제품을 손에 쥐기까지의 '순수 제품 개발 전 과정'을 함께했습니다. 단순 출력을 넘어, 식품 제조 공정에 적합한 형상을 찾아가는 설계 수정과 반복 테스트를 통해 아이디어를 현실로 구현했습니다.
2️⃣ 작업과정
| 출력 장비 | Formlabs Form 4
(SLA) | · 빠른 출력 속도로 반복 수정 및 피드백 반영 최적화
· 매끄러운 표면 품질로 몰드 내부 질감 완벽 재현 |
| 출력 소재 | Tough 2000 Resin | · 사출 성형과 유사한 강도로 반복 몰딩 작업에 적합
· 출력 후 경화 과정의 변형이 적어 데이터 오차 최소화
|
| 제작 금액 | 💰 1EA (모델링 설계비 + 반복 시제품 출력) = 약 800,000원 |
3️⃣ 제작 결과 (개발 프로세스)
이번 프로젝트는 단순한 '제작'이 아닌 '개발'에 초점을 맞췄습니다. 3D 모델링 데이터가 없는 상태에서 시작하여 다음과 같은 밀도 높은 과정을 거쳤습니다.

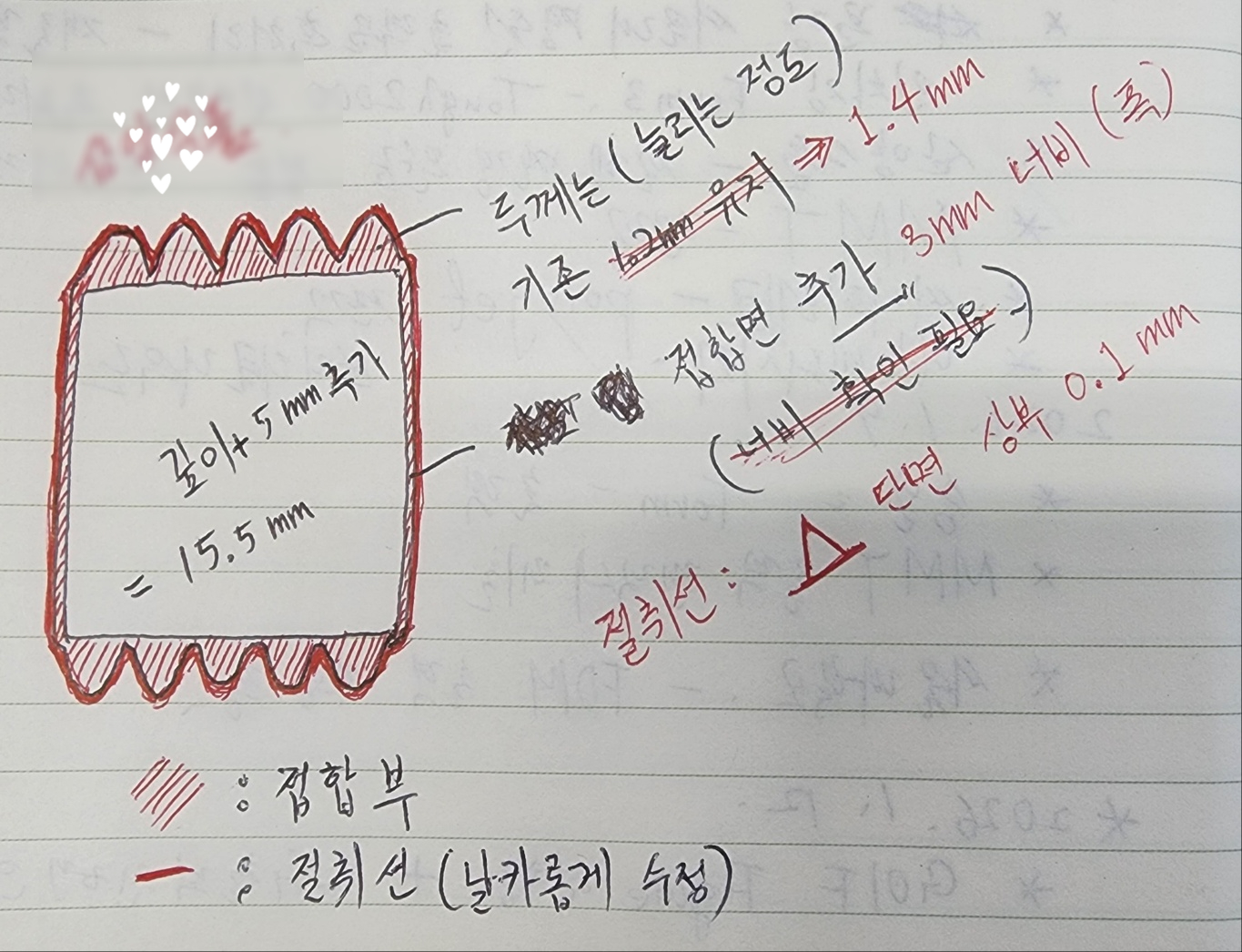

- STEP1. 스케치 및 컨셉 확립 / 아이디어 기반 초기 구조 설계

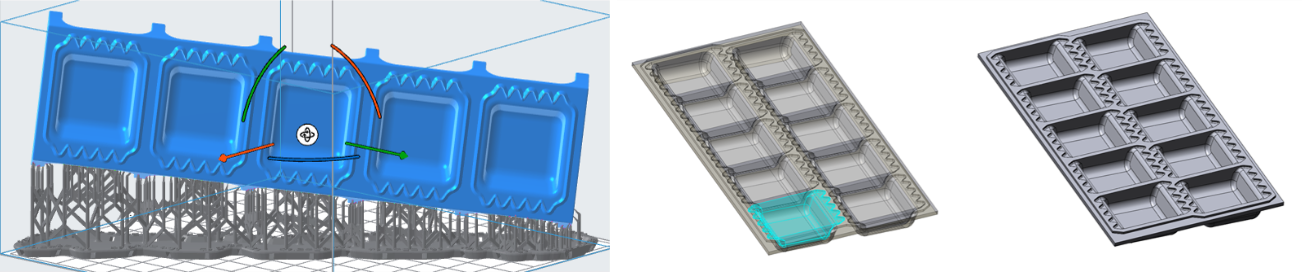

- STEP2. 1차 모델링 및 출력 / 디자인 실물 확인을 위한 샘플 제작
- STEP3. 피드백 및 수정 / 실물 확인 후 사용성, 생산성을 고려한 모델링 수정

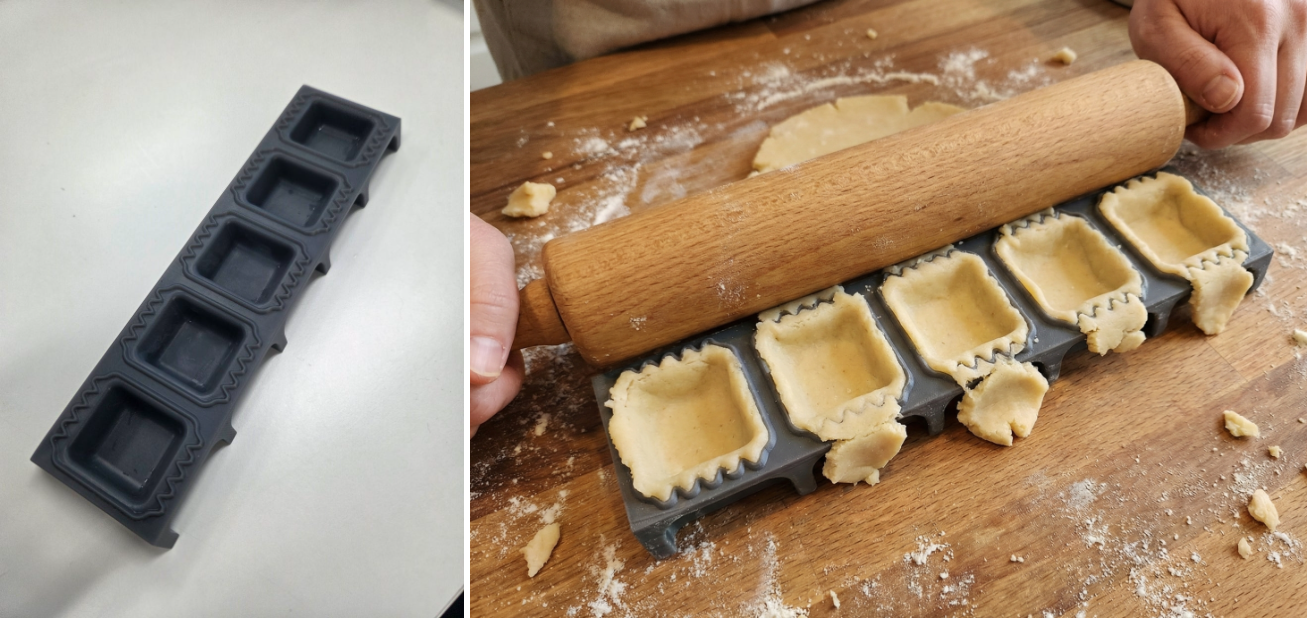

- STEP4. 최종 출력 / Tough 2000 소재를 활용한 고강도 시제품 완성

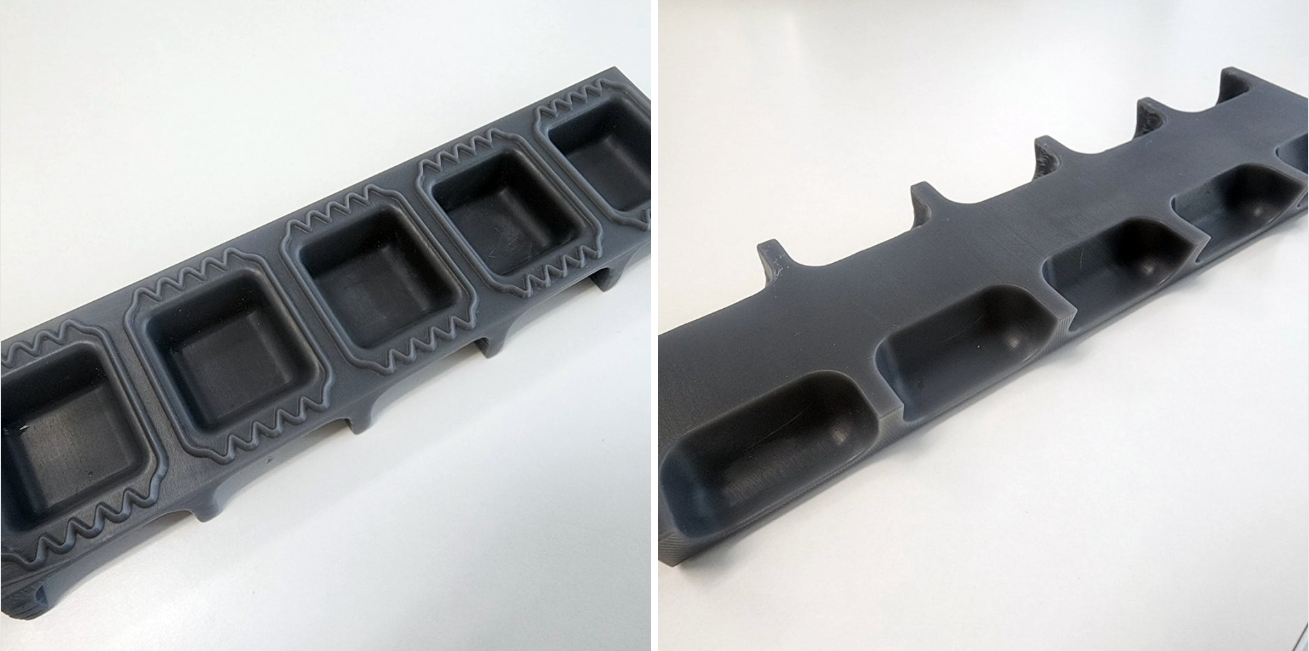

사진 속 샘플처럼 복잡한 물결무늬와 반복되는 캐비티(Cavity) 구조에서도 균일한 품질을 보여줍니다. 이 과정을 통해 식품 회사에서는 실제 금형 제작 전, 완벽하게 검증된 설계를 확보함으로써 개발 리스크를 획기적으로 줄일 수 있었습니다.
AAM 기술지원팀 문의하기
