1️⃣ 3D 모델링 후 출력 필요하세요?

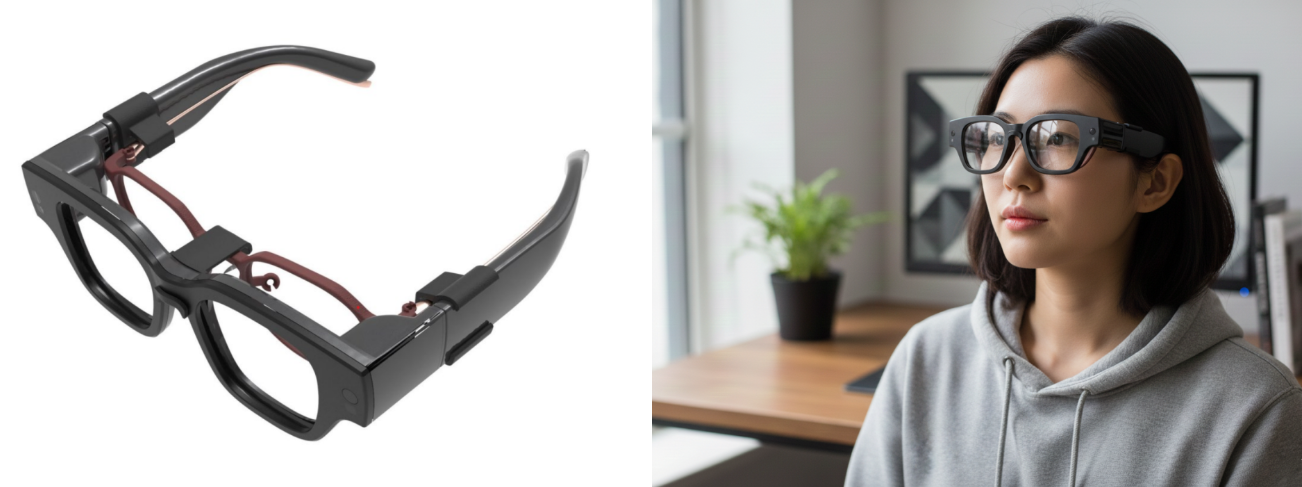

스마트 안경을 일반 안경 위에 덧대어 착용해야 하는 사용자를 위해, 스마트 안경 내부에 안경 고리를 걸 수 있는 거치대를 제작한 사례입니다. 3D 모델링 파일이 없는 상태에서 역설계와 3D 프린팅 출력을 통해 신속하게 솔루션을 구현했습니다.
2️⃣ 역설계, HP/MJF 방식

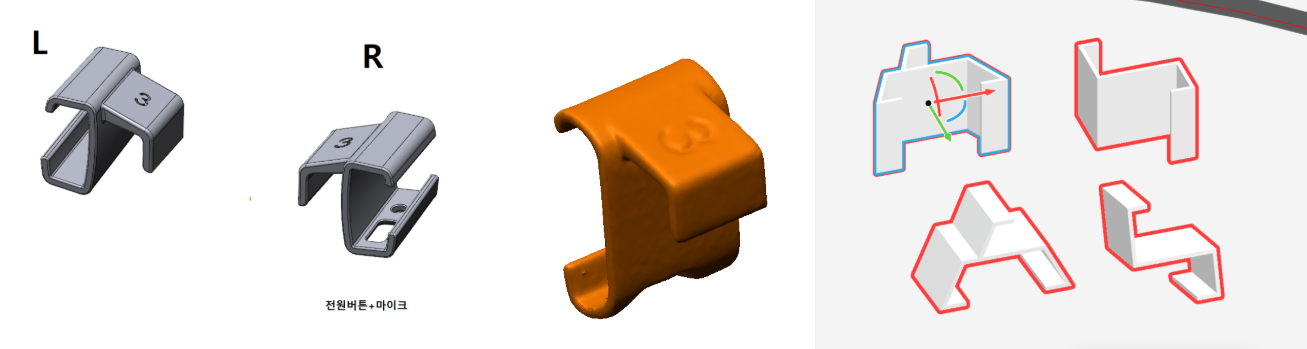

| 역설계 | 3D 스캔 | · 스마트 안경의 정확한 내부 치수와 형태를 파악
· 거치대가 완벽하게 결합되도록 3D 모델링 진행 |
| 제작 금액 | 약 20만원 |

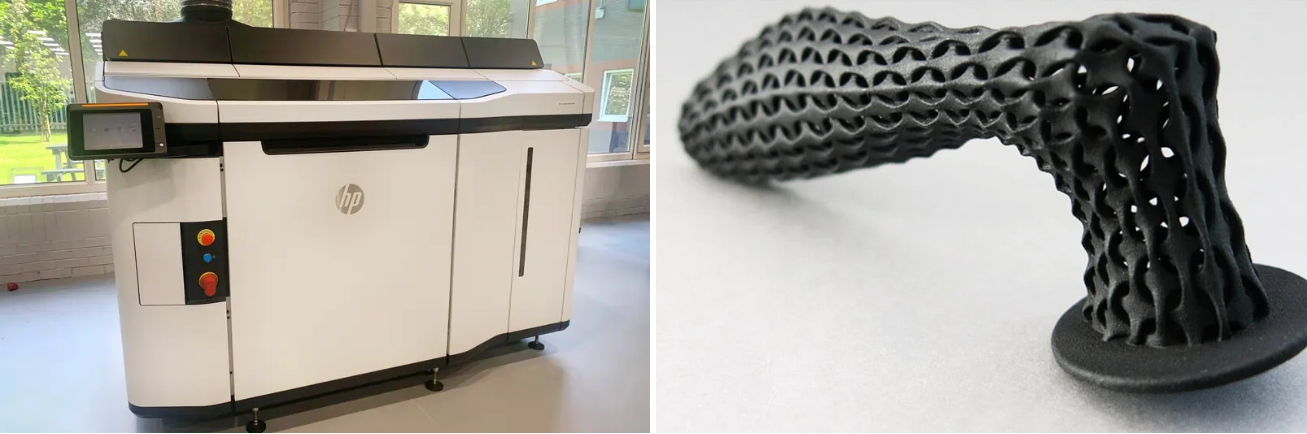

출력 장비 | PBF (Powder Bed Fusion) | · HP / Multi Jet Fusion (MJF)
· EOS / Selective Laser Sintering (SLS)
· 지지대 없이 정밀하게 제작 |
출력 소재 | PA12 | · 내열성, 높은 강성과 내구성으로 실제사용 적합 |
제작 금액 | 안경다리 (상/중/하) 세트 약 350,000원 |
3️⃣ 제작 결과 (활용 사례)

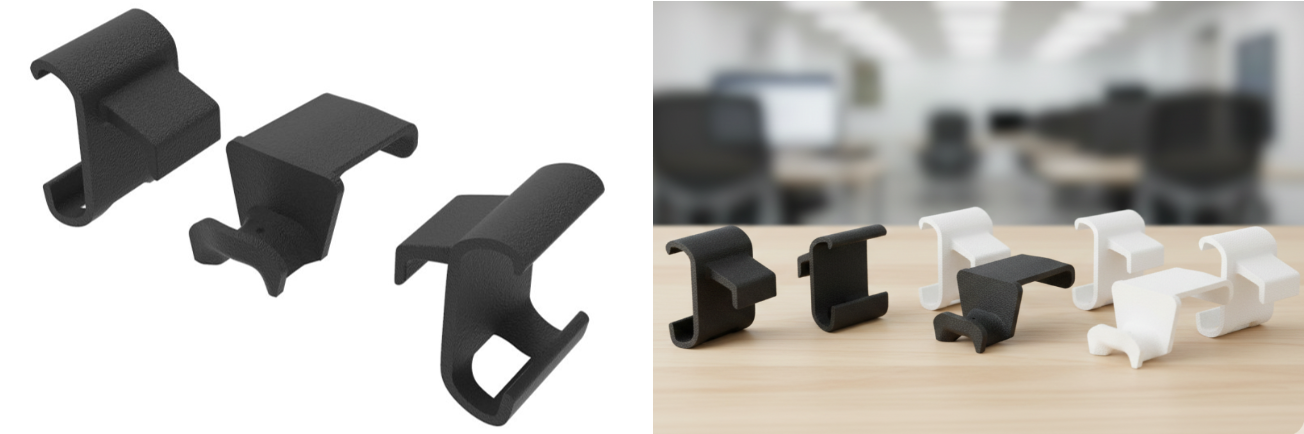

도면이 없어 역설계 진행 후 PBF 3D 프린팅을 통해 일반 안경 착용자를 위한 스마트 안경용 거치대를 성공적으로 제작했습니다.
- [정밀한 결합] : 역설계를 통해 스마트 안경 내부 구조에 오차 없이 정확하게 맞는 거치대를 구현했습니다.
- [견고한 기능성] : MJF 및 SLS PA12 소재의 높은 강도로 실제 안경의 무게를 지탱하고 반복적인 착용에도 변형이 적습니다.
- [디자인 검증] : 거치대 높이(상/중/하)를 달리한 3개 세트를 제작하여 사용자의 안경 유형과 착용감에 최적화된 모델을 신속하게 검증할 수 있었습니다.
이러한 제작 방식은 3D 모델 파일이 없는 기존 제품의 기능 개선 부품, 맞춤형 액세서리, 단종 부품의 생산에 유용하게 활용됩니다.
AAM 기술지원팀 문의하기
