1️⃣ 부정유합 척골 실물모형 제작 필요하세요?
환자의 CT 데이터를 기반으로 역설계(Reverse Engineering)를 통해 제작된 골절 후 부정유합(Malunion)된 척골(Ulna)의 실물 크기 모형입니다. 첨부된 사진과 같이, EOS 장비 SLS 방식을 활용하여 환자의 정확한 골 형태를 정밀하게 재현했습니다.
의료 분야에서 3D 프린팅은 수술 전 모의 수술과 환자 맞춤형 치료 계획 수립을 위한 직관적인 도구로 매우 효과적입니다. 특히 복잡한 골절이나 부정유합 사례에서 3차원적인 이해를 돕고, 환자에게 치료 과정을 설명하는 데 필수적입니다.
2️⃣ 작업과정

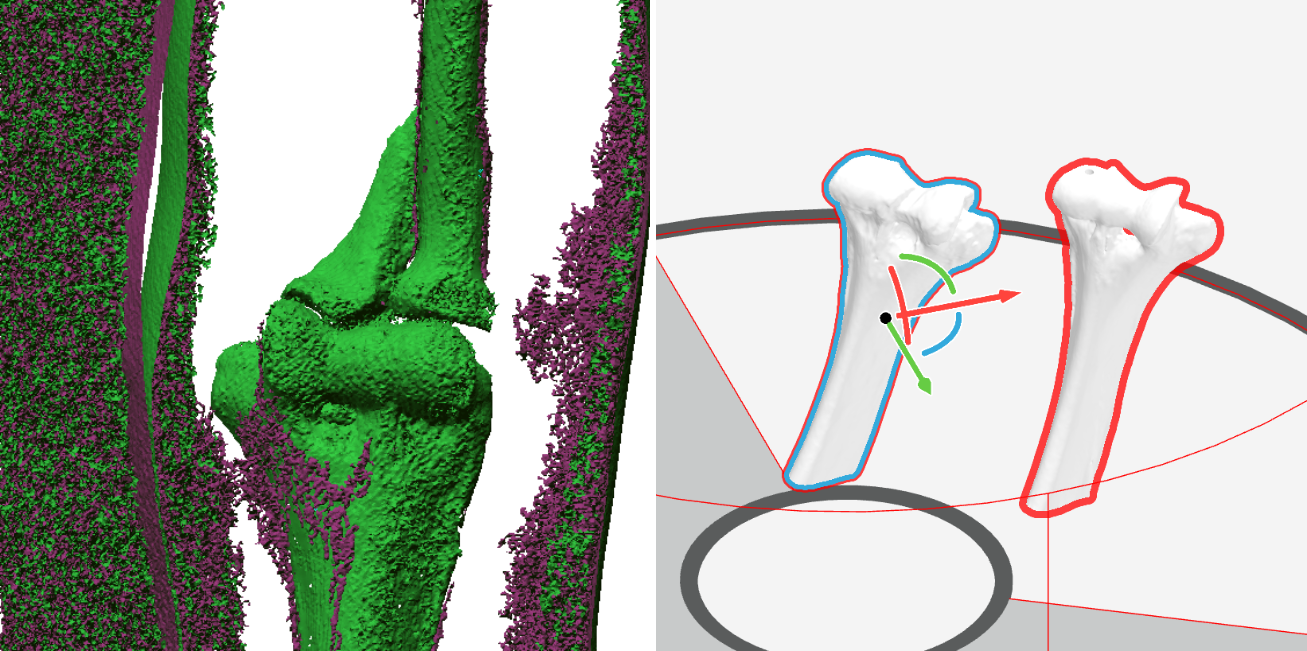

| 모델링 대상 | 골절 후 부정유합된 척골(Ulna) | CT 데이터 (DICOM)를 STL로 변환하여 3D 모델링 |
| 모델링 방식 | 역설계(Reverse Engineering) | 환자의 실제 골격 형태를 1:1 실물 크기로 재현 |

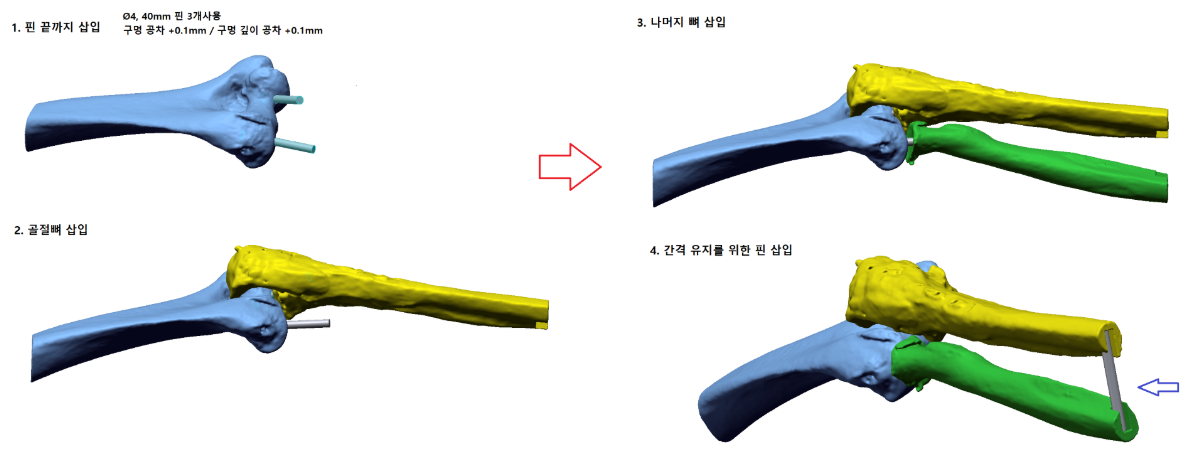

| 조립/분해 | 3.5파이 핀 고정 방식 | 엘보우 회전 없이, 현재 상태를 단순 고정 및 분해 |
| 제작 금액 | 오른팔 30만원, 왼팔 50만원, 조립/분해 구조 20만원 |
| 출력 장비 | EOS (SLS 방식) | SLS(Selective Laser Sintering):
미세한 분말 소결로 높은 정밀도와 내구성 확보 |
| 출력 소재 | 나일론 계열 소재 (흰색) | 생체 적합성 및 내구성 우수, 정밀한 디테일 구현 |
| 제작 금액 | 약 500,000원 |
3️⃣ 제작 결과 (활용사례)

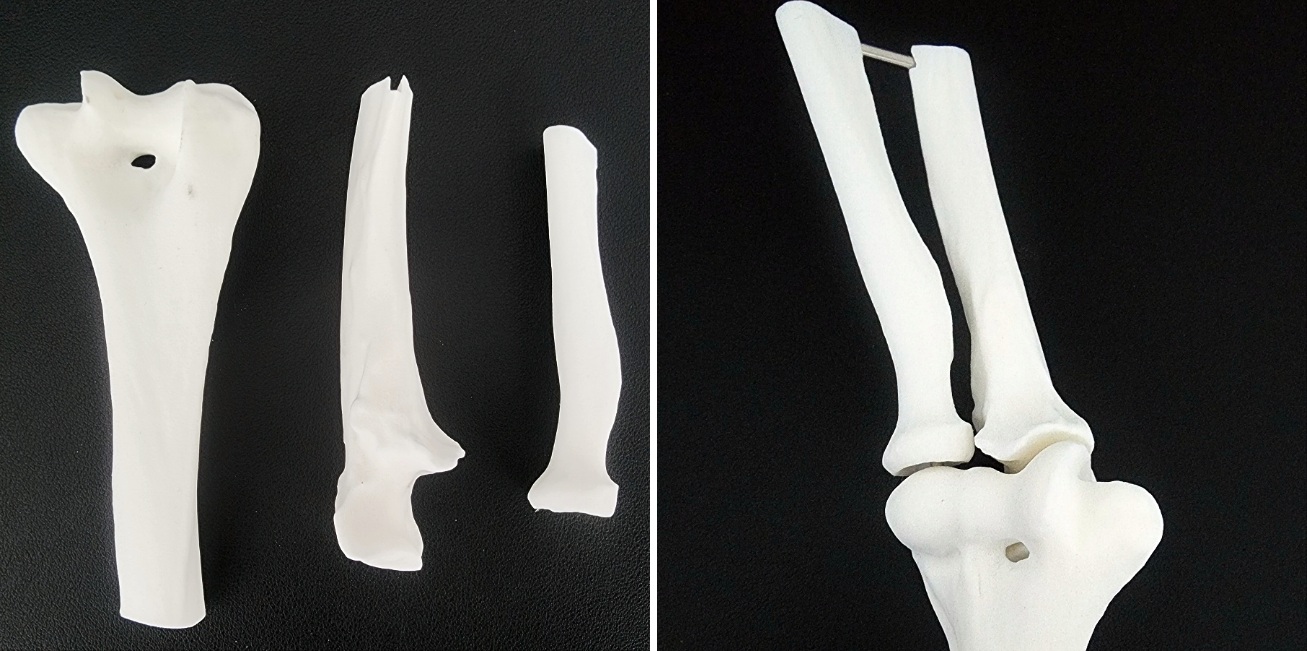

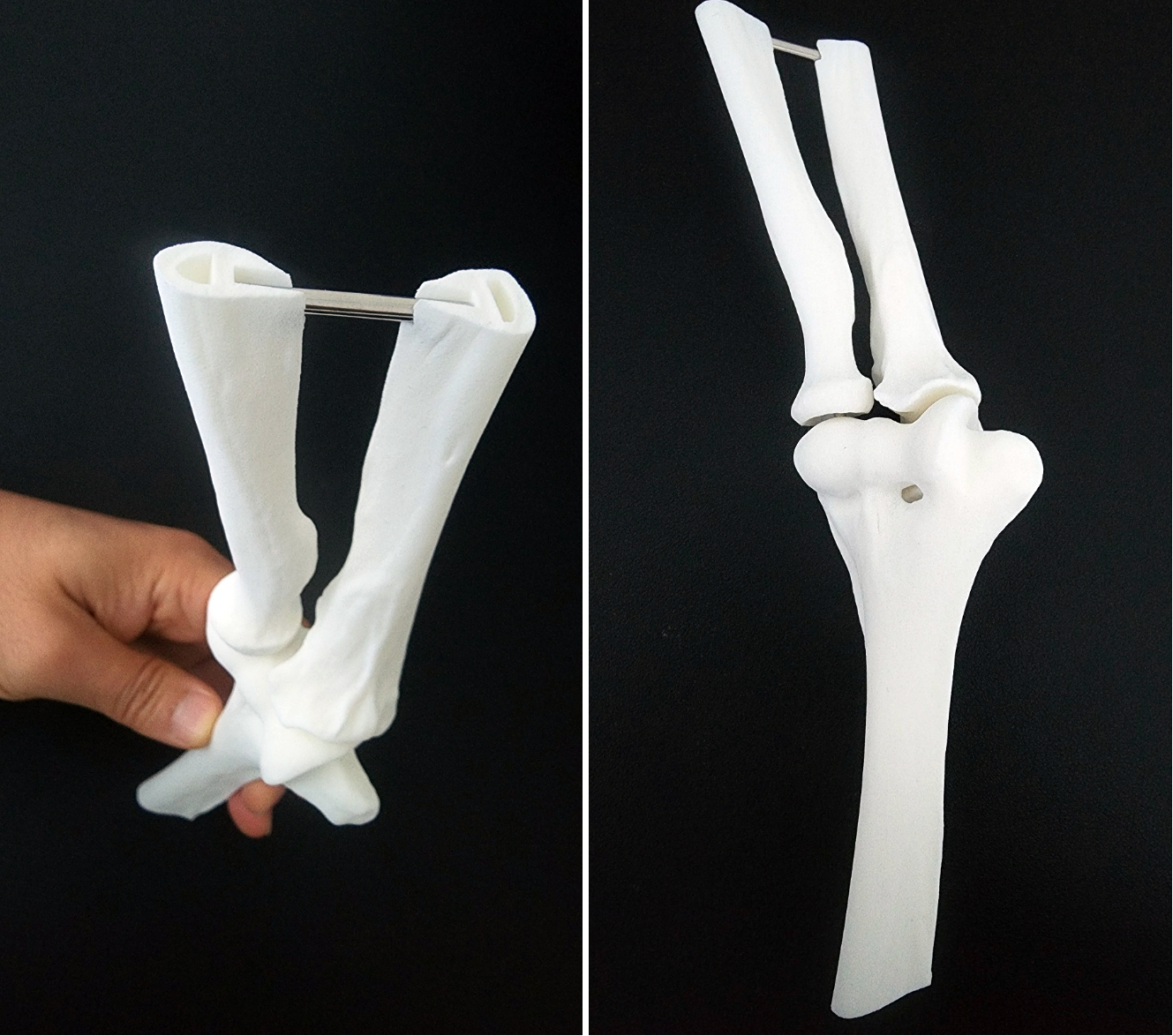

최종 완성된 척골 모형과 3.5파이 핀을 이용해 조립된 모습입니다.
- [정확한 해부학적 구조 재현]: CT 데이터를 기반으로 제작되어 환자의 부정유합된 골 형태와 골절 부위를 오차 없이 재현합니다.
- [모의 수술 및 교육]: 외과의가 수술 전 골 절단 및 정렬 계획을 시뮬레이션하고, 핀 또는 플레이트 등의 보정 도구를 미리 적용해 볼 수 있습니다.
- [환자 커뮤니케이션]: 복잡한 수술 과정을 환자 및 보호자에게 실물 모형을 통해 직관적으로 설명하여 이해도를 높이는 데 사용됩니다.
이러한 의료용 3D 모델은 정형외과, 성형외과, 치과 등 정밀한 해부학적 이해가 필요한 모든 분야에서 활용됩니다. CT데이터 3D 모델링, 인체모형 시뮬레이터 프린팅 출력 필요하신가요?
AAM 기술지원팀 문의하기
