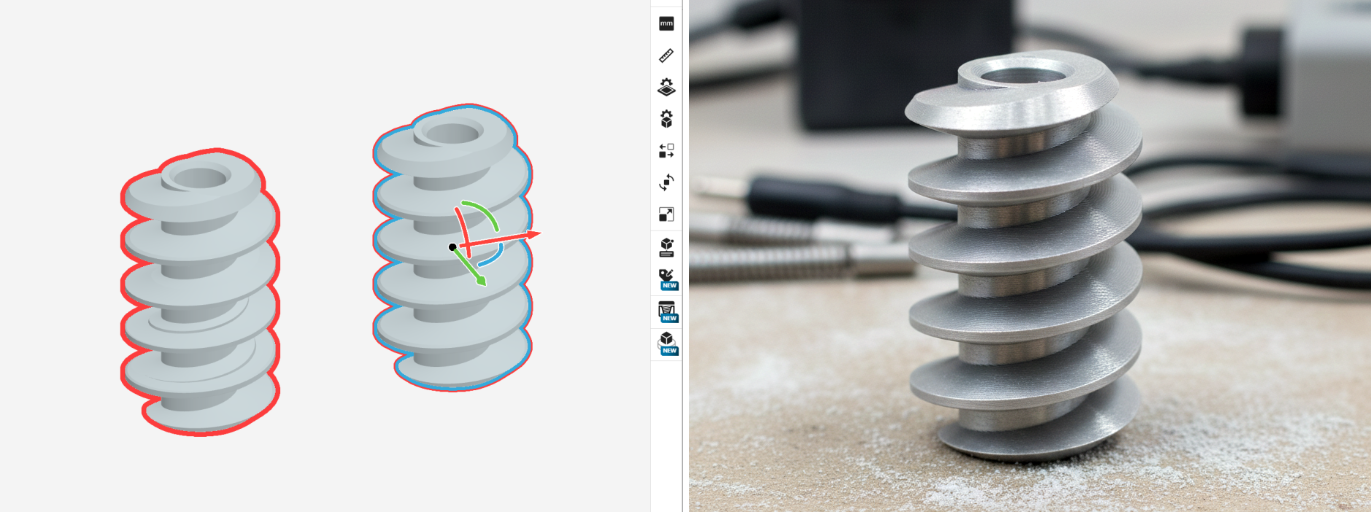

1️⃣ 단종 부품 수급(역설계) 필요하세요?
모터 구동부 웜기어와 같이 단종되어 수급이 어렵거나, 해외 의존도가 높은 핵심 장비 부품의 도면을 복원하고 재제작하여 부품 수급 문제를 해결해 드립니다. 기존 부품의 정밀 측정 및 분석을 통해 원본의 설계 데이터(도면)를 복원하는 역설계는 원가 절감, 대체품/신제품 개발, 도면 분실 등의 상황에서 필수적인 기술입니다.

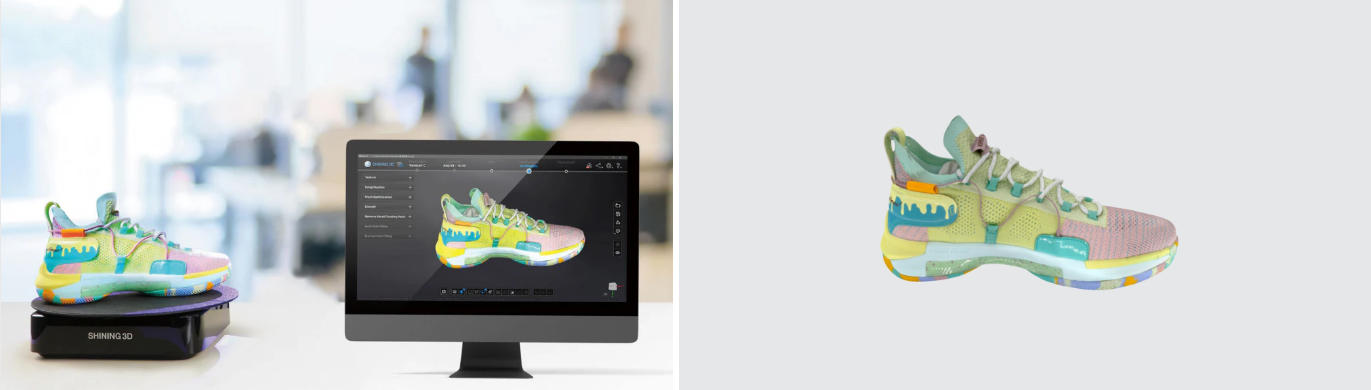

2️⃣ Transcan C / 3D 광학식 CAD 모델링
| 분류 | 내용 |
| 측정 장비 | Transcan C 광학식 3D 스캐너
|
| 측정 정확도 | 0.03mm (정밀 측정)
|
| 의뢰 항목 | 3D CAD 모델 (STP 포맷)
|
| 진행 과정 | 1. 실물 제품을 비접촉식 3D 스캐너를 활용하여 고해상도의 STL 파일 생성 (정밀 측정)
2. STL 파일 및 실물 제품을 기반으로 3D CAD 프로그램으로 모델링 작업 진행 (최적화 설계)
3. 완료된 3D 데이터로 설계 변경/수정 및 가공 진행 후 검증
|
| 가격 | 역설계 / 약 90만원 |
사전 협의 설계 과정에서 부품의 구조, 기능, 특정 치수 반영이 중요하므로, 역설계 착수 전 고객과의 사전 협의가 필수입니다.

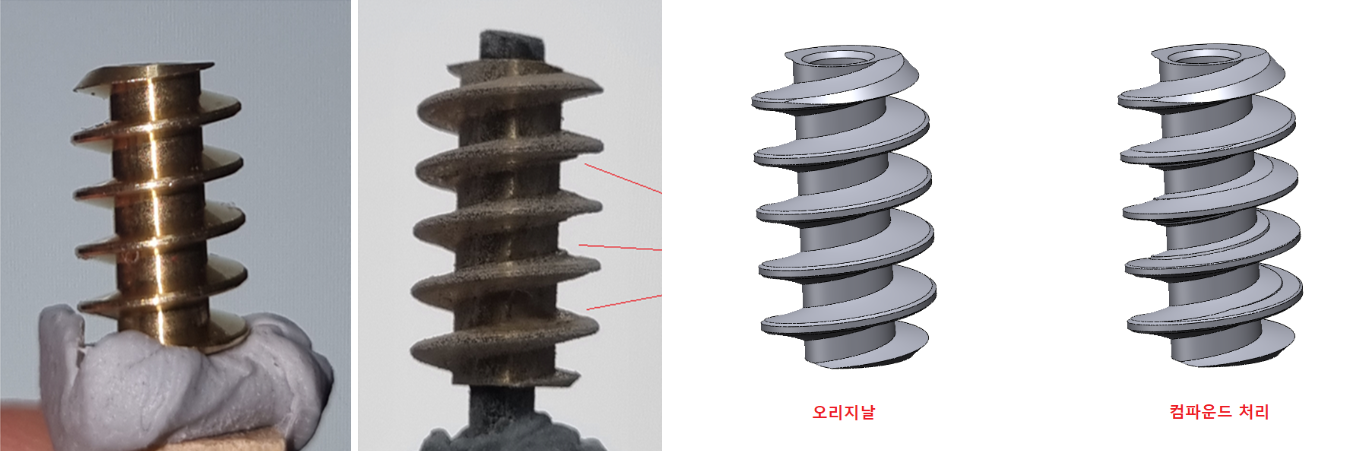

3️⃣ 제작 결과 (활용사례)
- 정밀 측정 및 분석 : 기존 부품의 치수, 형상, 표면 조도까지 정밀하게 측정 및 분석하여 원본과의 오차를 최소화했습니다.
- 성능 보장 : 역설계를 통해 복원된 3D CAD 데이터로 제작된 부품은 실제 사용 환경에서도 기존 부품과 동일한 성능을 보장합니다.
- 활용 : 복원된 3D CAD 모델은 즉시 가공(재제작)에 활용되거나, 단종된 부품 제작, 이를 바탕으로 설계 변경을 거친 대체품 또는 신제품 개발에 활용할 수 있습니다.
더블에이엠은 제품 스캔부터 3D 프린터 역설계, 모델링, 3D 프린팅 출력까지 내부 프로세스가 잘 구축되어 있어, 고객의 요구 사항에 맞춰 정확하고 신뢰할 수 있는 서비스를 제공해 드립니다.
AAM 기술지원팀 문의하기
