1️⃣ 안착용 지그·고정구 필요하세요?

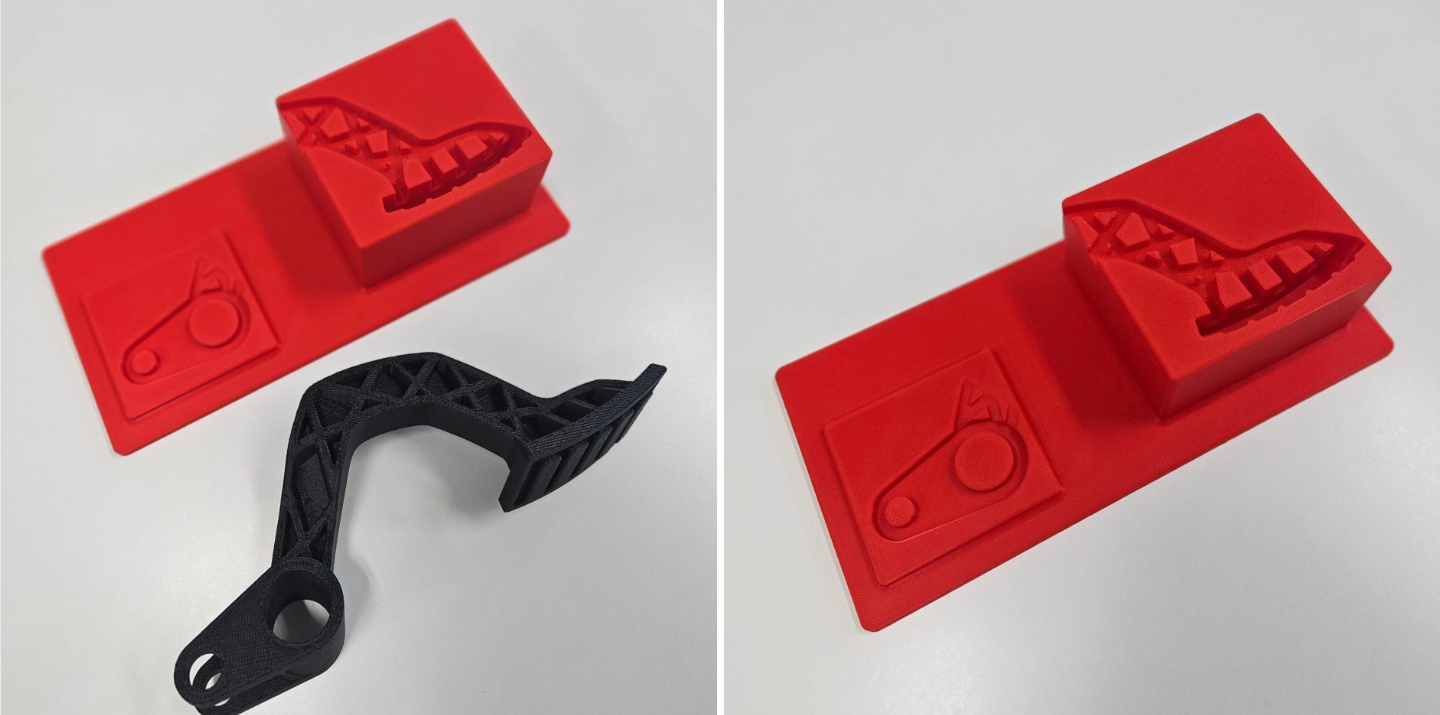

제조 공정 중 검은색 핸들을 정확한 위치에 안정적으로 고정 및 안착시키는 데 사용될 맞춤형 지그(Jig)를 제작 했습니다. 지그의 높은 강도와 정확한 결합을 위해, 오차없이 견고하게 안착되도록 접촉면의 공차를 면밀히 출력했습니다.
2️⃣ Ultimaker S5 / Fixturemate
| 장비 | Ultimaker S5 |
| 소재 | 지그 베이스(빨간색) : 높은 강도와 내구성을 위해 PLA 필라멘트 사용 |
설계
(Fixturemate) | 1/ 지그 및 픽스처 전용 설계 솔루션인 FIXTUREMATE를 활용하여, 핸들이 지그에 정확하게 안착되도록 빠른 설계 진행
2/ 지그의 표준 구조와 필요한 치수 공차를 신속하게 설정함으로써, 수작업 설계 대비 오차 발생 가능성을 최소화하고 설계 시간을 대폭 단축.
3/ 핸들(검은색)과 지그 베이스(빨간색)를 검증된 설계 기법을 적용하여 두 파트가 오차 없이 견고하게 결합되도록 완성 |
| 출력 | 1/ 출력 설정 : FDM 방식의 특징인 적절한 레이어 높이 및 높은 채움 밀도(Infill Density)를 적용하여 지그의 기계적 강도와 내구성을 확보했습니다.

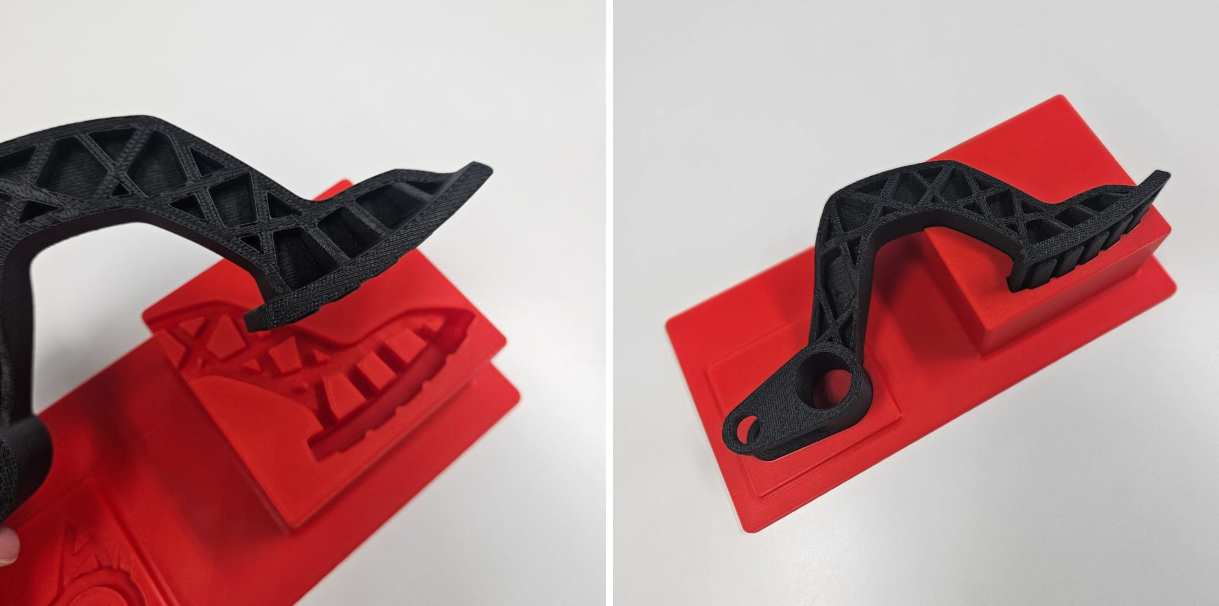

2/ 조립 : 검은색 핸들 파트가 빨간색 지그 베이스에 오차 없이 완벽하게 안착되는 것을 확인하며 조립을 마쳤습니다. |
| 비용 | 270,000원 |
3️⃣ 제작 결과
1/ 기능성
- 정확도 : 복잡한 형태의 파트가 지그 몰드에 빈틈없이 정밀하게 안착
- 강도 : 고강도 FDM 소재를 사용해 제조 현장의 반복 사용에도 견딜 수 있는 내구성 확보
2/ 효율성
- 신속/비용 : 금형/CNC 대비 빠른 제작 속도와 높은 비용 효율성으로 지그 즉시 생산 라인에 투입
- 디자인 자유도 : 기존 가공 제약 없이 복잡하고 인체 공학적인 디자인 구현
AAM 기술지원팀 문의하기
