지그와 고정 장치란?
탄소 섬유 복합재 3D 프린팅의 이점을 살펴보기 전에 지그와 고정 장치가 무엇인지, 그리고 기존의 제조 공정 보다 효율적이고 정확하며 안전하게 만들 수 있는 중요한 보조 장치인 이유를 알아 보겠습니다.
지그

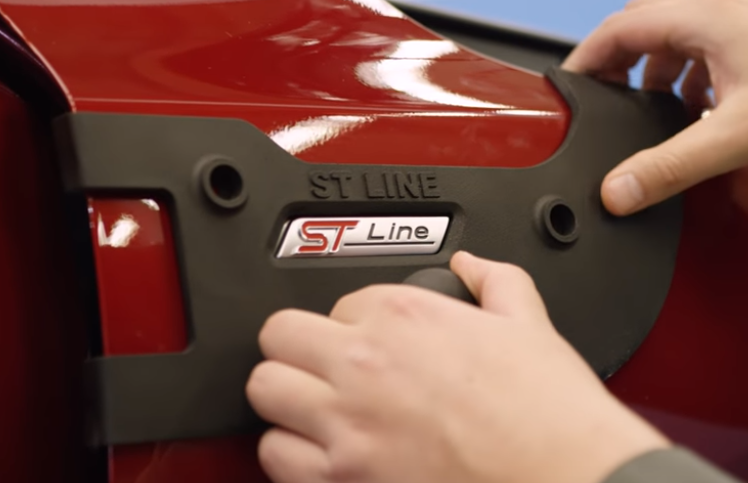

지그는 드릴링, 용접, 조립과 같은 수동 공정에서 정밀도와 반복성을 보장하기 위해 사용되는 맞춤형 도구입니다. 지그의 주요 목적은 중복 부품을 생산할 때 일관성을 유지하고 각 부품이 다른 부품과 완벽하게 정렬되도록 하는 것입니다. 간단히 말해서 지그는 템플릿 역할을 하여 도구를 공작물의 올바른 위치로 안내합니다.
비품

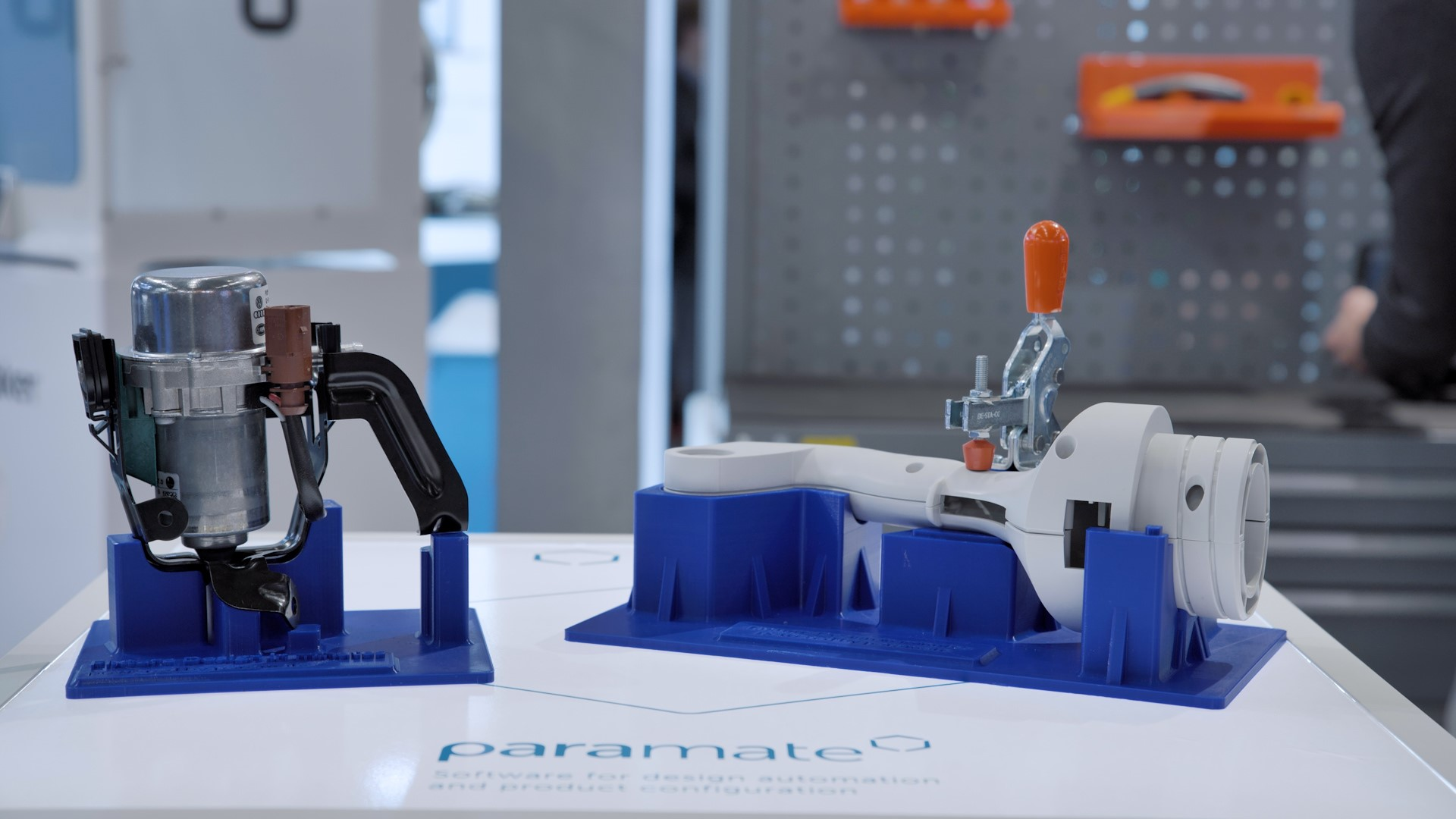

지그와 달리 고정 장치는 작업 중에 공작물을 제자리에 고정하는 데 사용됩니다. 부품이 고정된 상태로 유지되어 도구나 기계가 정확하게 작동할 수 있도록 해줍니다. 고정 장치는 특정 부품이나 모양에 맞도록 특별히 설계되어 가공물이 제조 공정에 필요한 정확한 위치와 방향으로 고정되도록 합니다. 이것의 필수적인 예는 밀링 또는 CNC 가공 입니다.
3D 프린팅: 지그와 고정 장치에 완벽한 조화
지그와 고정 장치 모두 3D 프린팅으로 완벽하게 해결할 수 있는 엄격한 요구 사항을 갖춘 맞춤형 솔루션입니다. 3D 프린팅의장점이 가장 유용한 영역은 다음과 같습니다.
빠른 처리 시간: 새로운 지그 및 고정 장치를 만들거나 기존 장치를 미세 조정할 때 신속한 프로토타이핑이 가능하도록 설계 반복을 신속하게 생성할 수 있습니다.
높은 수준의 맞춤화: 부품을 3D 프린팅할 때 최적화하려는 제품 및 프로세스와 완벽하게 일치하는 맞춤형 지그 및 고정 장치를 자유롭게 디자인할 수 있습니다.
소량 생산을 위한 비용 효율성: 특수 도구를 소량 생산할 때 기존 제조 방법은 비용이 많이 들 수 있습니다. 3D 프린팅에는 각 디자인마다 새로운 금형이나 전용 기계가 필요하지 않기 때문에 적은 비용으로 소량의 지그와 고정 장치를 생산할 수 있습니다.
통합적이고 복잡한 디자인: 3D 프린팅은 기존 제조 방식으로는 구현하기 어렵거나 불가능할 수 있는 언더컷, 내부 채널 또는 복잡한 형상과 같은 기능을 가능하게 합니다. 설계 제약에 대해 걱정하지 않고 기능을 우선시하는 지그 및 고정 장치를 만들 수 있습니다.
주문형 생산: 제조업체는 다양한 작업을 위한 막대한 지그 및 고정 장치 재고를 유지하는 대신 디지털 라이브러리를 유지할 수 있습니다. 특정 도구가 필요한 경우 주문형으로 인쇄할 수 있어 저장 공간과 관련 비용이 절감됩니다.
지그 및 고정구용 탄소섬유 복합재의 장점은 무엇입니까?

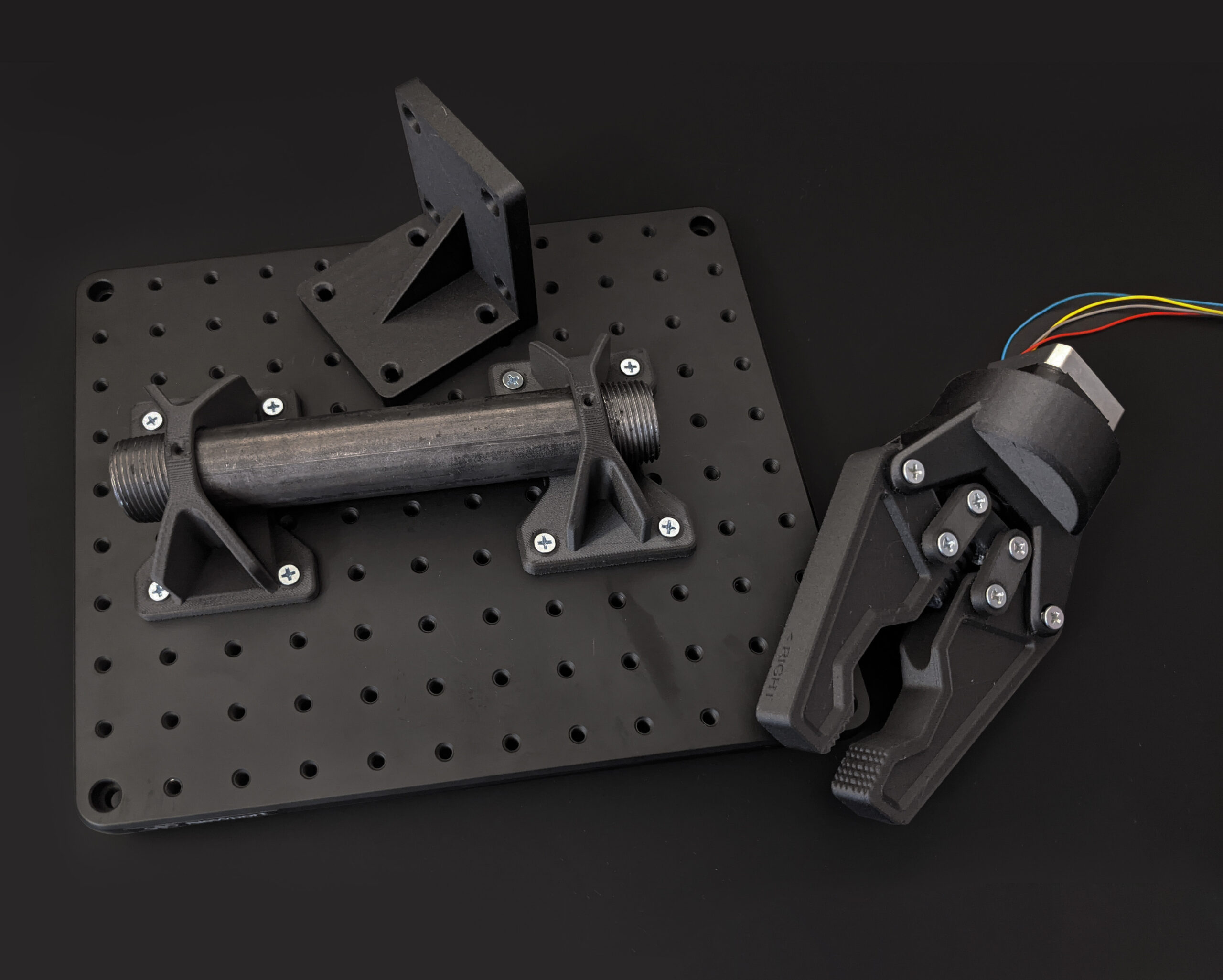

탄소 섬유 복합재는 잘게 잘린 탄소 섬유를 폴리머에 내장하여 각 재료의 장점을 활용하면서 쉽게 프린트할 수 있는 재료 종류입니다. 지그 및 고정 장치를 3D 프린팅할 때 얻을 수 있는 일반적인 이점 외에도 탄소 섬유 소재에는 까다로운 응용 분야에 적합하도록 만드는 몇 가지 추가 특성이 있습니다.
고성능 특성: 탄소 섬유 복합재를 사용하여 프린팅된 부품은 높은 강도, 강성 및 내열성을 가지며, 이는 상업적 환경에서 엄격하게 사용되는 도구에 필수적인 특성입니다.
무게의 장점: 탄소 섬유는 유사한 성능 특성을 가진 재료와 비교할 때 가볍습니다. 이는 생산 현장에서 더 가벼운 도구와 향상된 효율성으로 이어집니다.
내구성 및 수명: 탄소 섬유 복합재의 견고성은 지그와 고정 장치가 기존 재료로 만든 것에 비해 더 오랜 기간 동안 제조 공정의 스트레스를 견딜 수 있도록 보장합니다.
이렇게 3D프린팅은 지그 및 고정 장치를 제작에 기존의 전통적인 제작 방식에 비해서 매우 효율적입니다. 여기에 탄소 섬유 복합재를 활용하여 3D프린팅 하게 되면 더욱 더 큰 효과를 볼 수 있습니다.
탄소 섬유 복합재를 활용하여 지그 및 고정 장치 제작이 가능한 Ultimaker 3D프린터를 만나 보세요!
▶ UltiMaker S series 알아보기 / Method XL 알아보기
