SLA 3D 프린팅 실리콘 몰드 제작
— 소량 양산을 위한 분할 몰드 8단계 워크플로
더블에이엠 (AAM Korea) | 2026.06.20 | 읽는 데 6분
한눈에 보기
CNC 금형 없이 SLA(광경화) 3D 프린터로 분할 몰드를 출력하고, 실리콘을 주입·경화시켜 완성품을 뽑아내는 방식입니다. 투명 레진을 쓰면 충전·기포 상태를 눈으로 확인할 수 있어 검증이 쉽고, 설계 수정이 빨라 시제품·소량 양산에 최적입니다.
실리콘 부품을 소량으로 만들 때, 알루미늄 금형은 정밀하지만 리드타임과 비용 부담이 큽니다. 결론부터 말하면 — 외관과 형상을 확인하거나 소량만 필요한 실리콘 부품이라면, SLA 프린팅 몰드가 가장 빠르고 경제적인 선택일 때가 많습니다.
본 가이드는 클리어 레진으로 출력한 2분할 인젝션 몰드로 실리콘 워치 밴드를 성형하는 전 과정을 8단계로 정리합니다.
고해상도 표면 — 적층 결이 거의 없는 매끈한 캐비티 면, 곧 부품 표면 품질
투명 레진의 가시성 — 실리콘 충전 흐름·기포 갇힘을 육안으로 확인
짧은 반복 주기 — 설계 변경 시 금형 재가공 없이 파일만 수정해 재출력
1 분할 몰드 출력 및 후처리

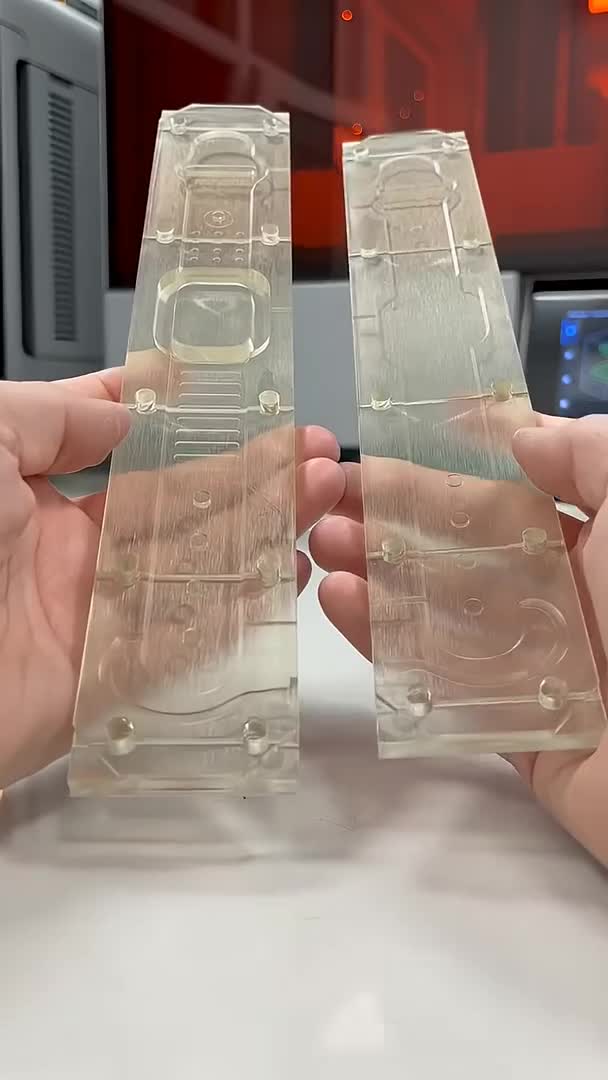

완성품 형상을 CAD에서 음각으로 설계한 뒤, 파팅 라인(parting line)을 기준으로 코어와 캐비티 2개 부품으로 분할 출력합니다. 설계 단계에서 정합 핀, 주입구(게이트), 벤트(공기 배출구), 볼트 체결 보스를 반드시 반영해야 합니다. 벤트가 부족하면 기포가 갇혀 불량이 발생합니다.
출력 후에는 IPA 세척 → UV 후경화 → 충분한 건조를 거칩니다. 미경화 레진이 캐비티에 남으면 실리콘의 경화 저해(cure inhibition)를 유발하므로, 후처리·건조가 성공률을 좌우합니다.
2 몰드 조립 및 체결

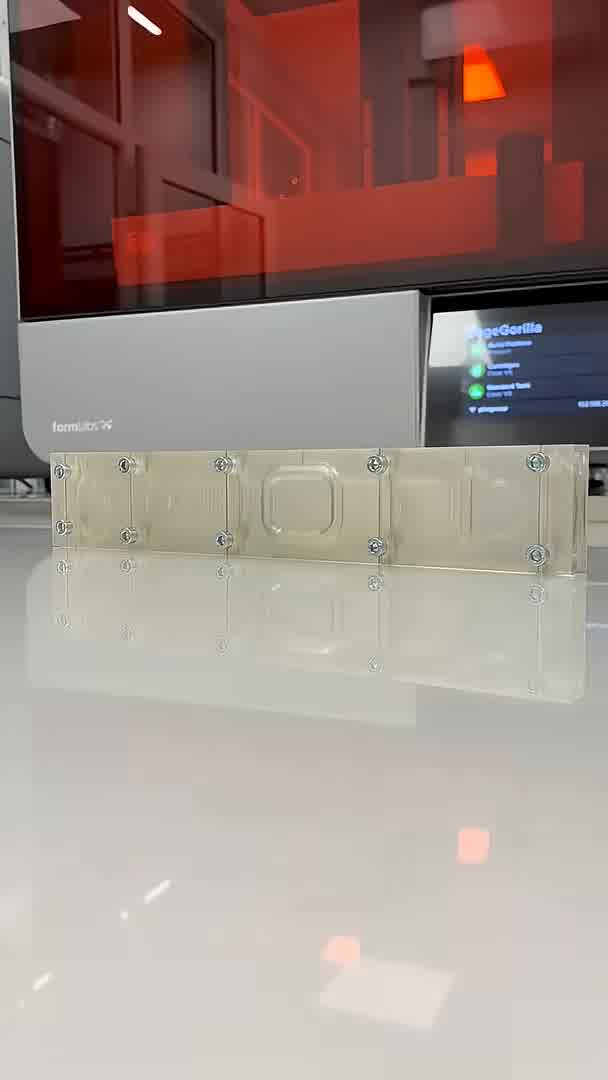

두 반쪽을 정합 핀에 맞춰 포갠 뒤 외곽 볼트로 균일하게 체결합니다. 주입 압력으로 파팅 라인이 벌어지면 플래시(flash, 경계면 버)가 심해지므로, 체결 토크를 고르게 분산하는 것이 핵심입니다. 파팅 라인에 이형제(mold release)를 얇게 도포하면 탈형이 쉬워지고 몰드 수명도 늘어납니다.
3 실리콘 혼합 (베이스 + 경화제)

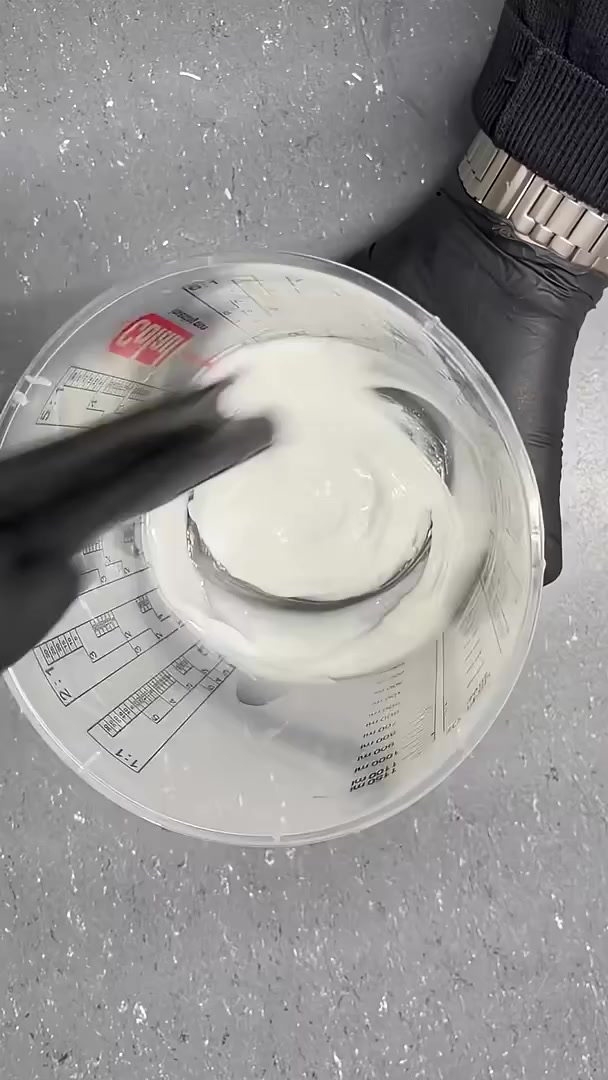

플래티넘(부가형) 실리콘은 A제(베이스)와 B제(경화제)를 데이터시트에 명시된 중량비(예: 1:1 또는 10:1)로 계량해 혼합합니다. 비율이 틀어지면 미경화·끈적임이 발생하므로 저울 계량이 필수이며, 용기 벽면과 바닥까지 긁어가며 균일하게 교반합니다. 혼합 직후부터 점도가 상승(pot life)하므로 신속하게 진행합니다.
4 색소 배합 및 계량

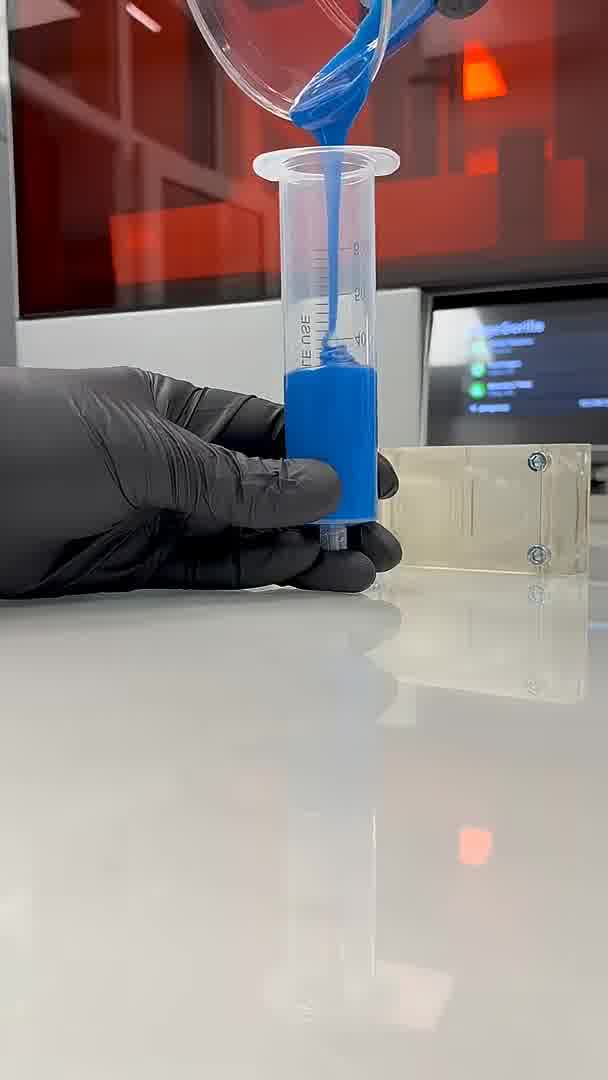

실리콘 전용 안료(피그먼트)를 소량 첨가해 원하는 색을 냅니다. 과량 투입은 경화와 물성에 악영향을 주므로 전체 중량의 수 % 이내로 제한합니다. 계량 실린더로 충전량을 미리 가늠해 두면 다음 주입 단계의 양 조절이 수월합니다.
5 탈포 후 몰드 주입

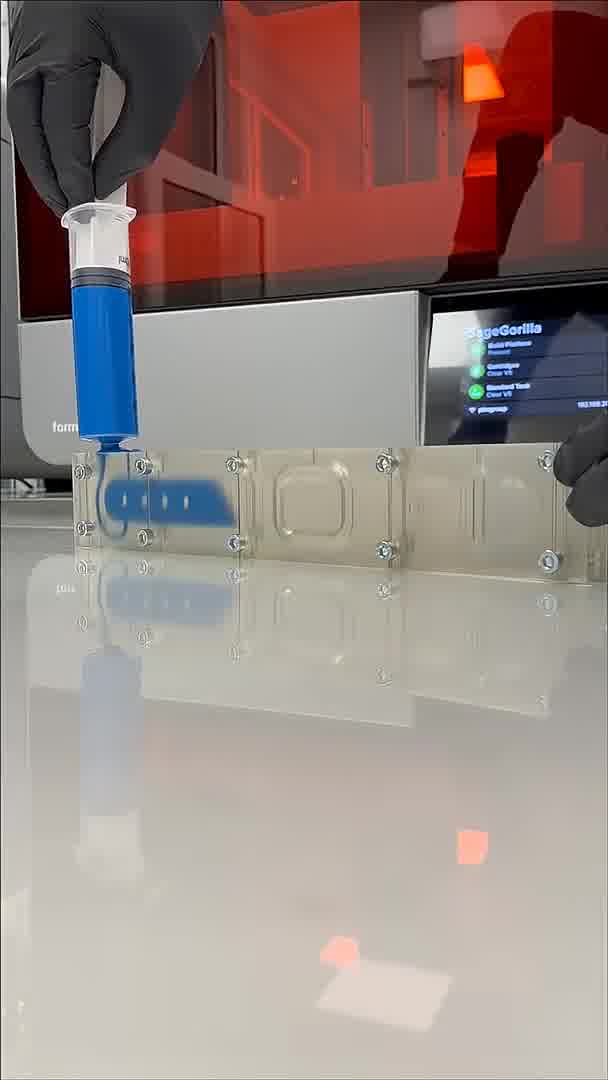

가능하면 진공 탈포(degassing)로 기포를 먼저 제거합니다. 이후 주사기 또는 실린더로 주입구에 한 방향으로 천천히 밀어 넣습니다. 투명 몰드의 가장 큰 강점이 여기서 발휘됩니다 — 실리콘이 캐비티를 따라 차오르는 흐름과 벤트 배기 여부를 실시간으로 확인해 미충전·기포 갇힘을 즉시 잡아낼 수 있습니다. 충전 후 데이터시트 기준 시간 동안 경화시킵니다.
6 탈형 (디몰딩)

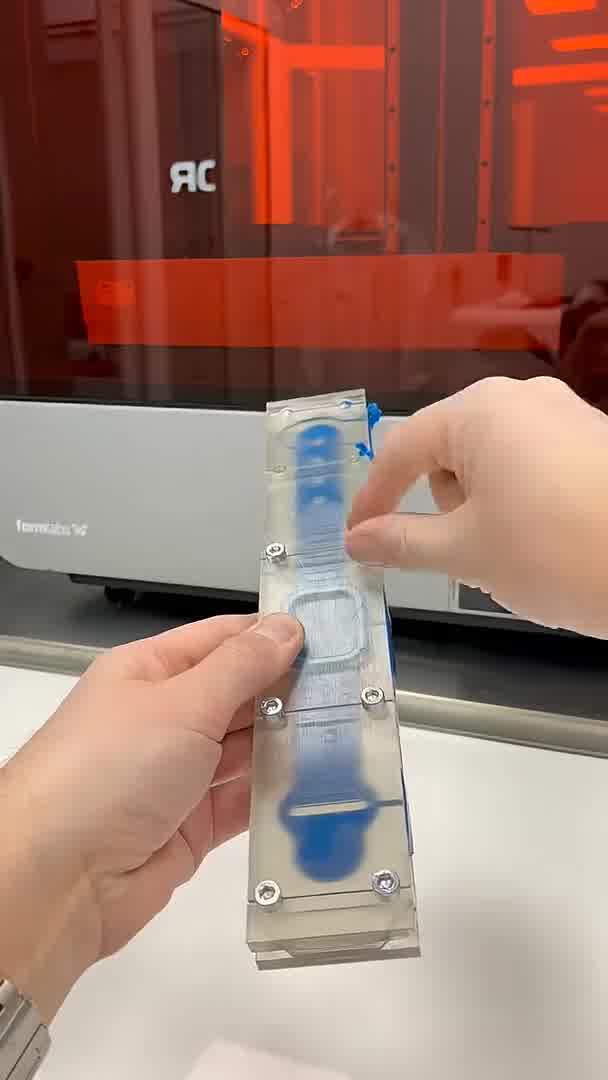

완전 경화를 확인한 뒤 볼트를 풀고 몰드를 분리합니다. 실리콘은 신율이 크므로 가장자리부터 천천히 떼어내면 형상 손상 없이 부드럽게 분리됩니다. 무리하게 당기지 않습니다.
7 게이트·플래시 정리

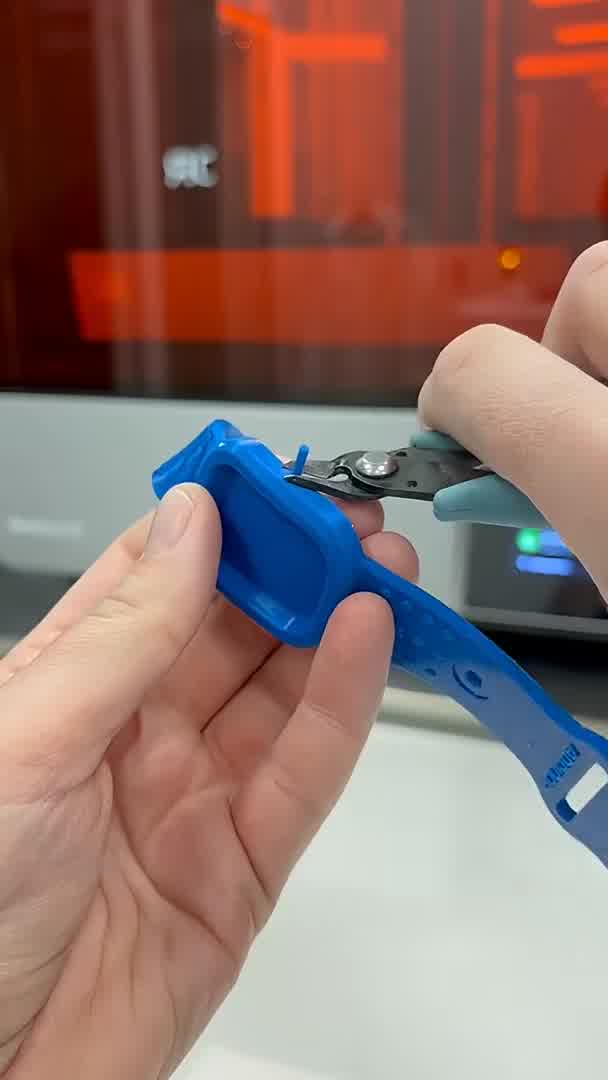

주입구에 굳은 게이트(스프루)와 파팅 라인의 얇은 플래시를 니퍼·플러시 커터로 제거합니다. 파팅 라인을 따라 일정하게 다듬으면 깔끔한 마감을 얻을 수 있습니다.
8 완성

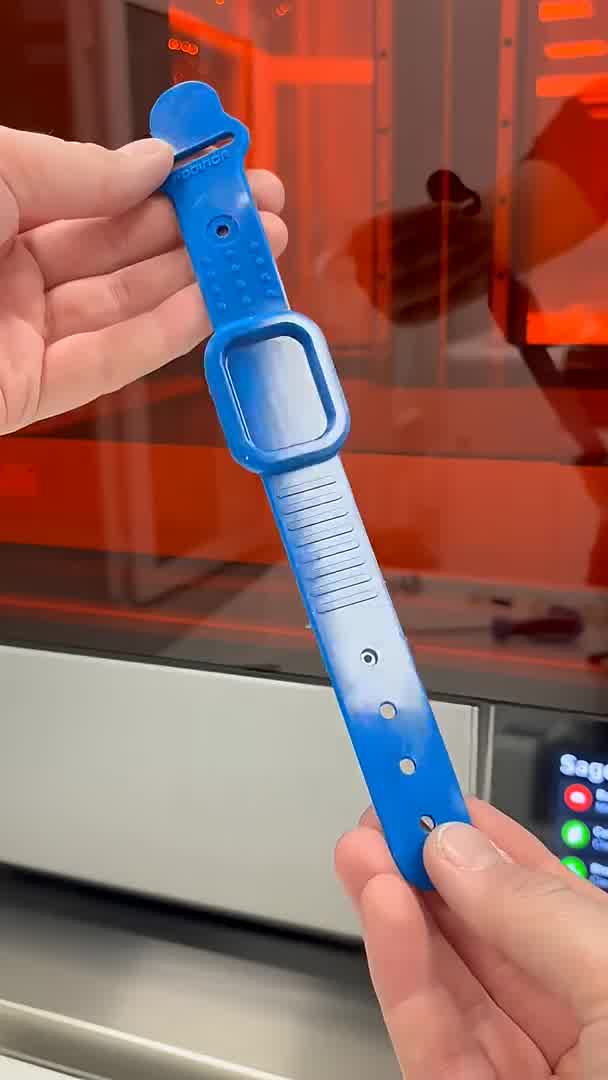

게이트 정리까지 마치면 완성품 실리콘 워치 밴드를 얻습니다. SLA 몰드 면을 그대로 전사받아 표면이 매끈하고, 버튼 홀·텍스처 등 디테일이 선명하게 재현됩니다. 동일 몰드로 반복 주입하면 소량 양산이 가능합니다.
강점과 한계
| 강점 | 한계 |
|---|
인하우스 제작으로 빠른 리드타임
— 데스크톱 SLA 한 대로 금형 제작부터 성형까지 | 소량 생산용 내구성
— 레진 몰드는 금속 대비 주입 횟수에 제약 |
직관적인 공정 검증
— 투명 레진으로 충전·기포를 눈으로 확인 | 후처리에 민감
— 미경화 레진 잔류 시 실리콘 경화 저해, 건조 필수 |
정리하면, SLA 프린팅 몰드의 정확한 포지션은 "양산 금형으로 넘어가기 전, 싸고 빠르게 실물 부품을 검증·소량 생산하는 단계"입니다. 정확한 혼합비·탈포·충분한 경화 시간만 지키면 품질도 충분히 확보됩니다.
자주 묻는 질문 (FAQ)
Q. SLA 레진 몰드로 몇 개까지 찍어낼 수 있나요?
레진과 실리콘 종류, 형상 복잡도에 따라 다르지만 일반적으로 수십 회 수준의 소량 생산에 적합합니다. 대량 양산에는 금속 금형이 유리합니다.
Q. 실리콘이 끈적하게 안 굳어요. 원인이 뭔가요?
대표적으로 ① A:B 혼합비 오차, ② 미경화 레진 잔류로 인한 경화 저해, ③ 경화 시간 부족이 원인입니다. 출력물의 IPA 세척과 UV 후경화, 충분한 건조를 먼저 점검하세요.
Q. 꼭 투명 레진을 써야 하나요?
필수는 아니지만, 투명 레진은 실리콘 충전과 기포 상태를 육안으로 확인할 수 있어 초기 설계 검증과 불량 방지에 큰 도움이 됩니다.
