1️⃣ 3D 프린터 소량 사출 성형
전통적인 사출 성형은 금속 금형 제작 비용이 높아 대량 생산에 주로 사용되었습니다. 일반적으로 금속 금형은 CNC 가공이나 방전 가공(EDM)으로 제작되며 제작 기간이 4~8주, 비용도 수천 달러에서 수십만 달러까지 발생합니다.
SLA 3D 프린팅을 활용하면 금형을 빠르게 제작할 수 있어 시제품 제작이나 소량 생산에도 사출 성형을 적용할 수 있습니다. 3D 프린팅 금형은 금속 금형보다 제작 시간이 짧고 비용이 낮으며, 제품 개발 과정에서 설계를 반복적으로 수정하고 최종 재료로 테스트할 수 있다는 장점이 있습니다.
2️⃣ 3D 프린터 금형의 장점과 한계
3D 프린팅 금형은 금속 금형에 비해 제작 속도와 비용 측면에서 큰 장점이 있습니다. 특히 설계 변경이 빠르고 내부 구조가 복잡한 금형도 제작할 수 있어 제품 개발 단계에서 매우 유용합니다. 또한 실제 생산에 사용되는 플라스틱 재료로 테스트가 가능하기 때문에 기능성 프로토타입 제작에도 적합합니다.
다만 폴리머 금형은 금속 금형보다 열과 압력에 약하기 때문에 장기간 대량 생산에는 적합하지 않을 수 있습니다. 냉각 시간이 길고 내구성이 제한적이라는 점도 고려해야 합니다. 그럼에도 불구하고 현재 많은 제조 기업들이 수백~수천 개 수준의 소량 생산에 3D 프린팅 금형을 활용하고 있습니다.
3️⃣ 소량 사출 성형 워크플로우
제품 개발 과정에서는 초기 설계 검증을 위해 다양한 프로토타입이 필요합니다. 일반적으로 초기 단계에서는 3D 프린팅이 사용되지만, 개발 후반 단계에서는 실제 생산과 동일한 재료와 공정을 활용한 테스트가 필요합니다. 이때 3D 프린팅 금형과 사출 성형을 결합하면 기능성 프로토타입을 빠르게 제작할 수 있습니다.
3D 프린터 몰드 제작 문의
1️⃣ 3D 프린터 소량 사출 성형
전통적인 사출 성형은 금속 금형 제작 비용이 높아 대량 생산에 주로 사용되었습니다. 일반적으로 금속 금형은 CNC 가공이나 방전 가공(EDM)으로 제작되며 제작 기간이 4~8주, 비용도 수천 달러에서 수십만 달러까지 발생합니다.
SLA 3D 프린팅을 활용하면 금형을 빠르게 제작할 수 있어 시제품 제작이나 소량 생산에도 사출 성형을 적용할 수 있습니다. 3D 프린팅 금형은 금속 금형보다 제작 시간이 짧고 비용이 낮으며, 제품 개발 과정에서 설계를 반복적으로 수정하고 최종 재료로 테스트할 수 있다는 장점이 있습니다.
2️⃣ 3D 프린터 금형의 장점과 한계
3D 프린팅 금형은 금속 금형에 비해 제작 속도와 비용 측면에서 큰 장점이 있습니다. 특히 설계 변경이 빠르고 내부 구조가 복잡한 금형도 제작할 수 있어 제품 개발 단계에서 매우 유용합니다. 또한 실제 생산에 사용되는 플라스틱 재료로 테스트가 가능하기 때문에 기능성 프로토타입 제작에도 적합합니다.
다만 폴리머 금형은 금속 금형보다 열과 압력에 약하기 때문에 장기간 대량 생산에는 적합하지 않을 수 있습니다. 냉각 시간이 길고 내구성이 제한적이라는 점도 고려해야 합니다. 그럼에도 불구하고 현재 많은 제조 기업들이 수백~수천 개 수준의 소량 생산에 3D 프린팅 금형을 활용하고 있습니다.
3️⃣ 소량 사출 성형 워크플로우
1) 금형설계

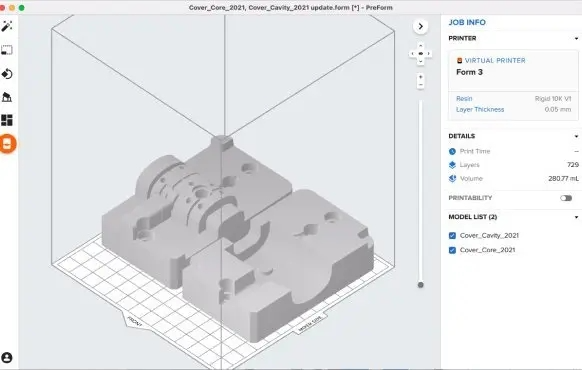

CAD 소프트웨어를 사용해 부품 형상에 맞는 금형을 설계하고 3D 프린팅 준비 소프트웨어에서 출력 데이터를 설정합니다.

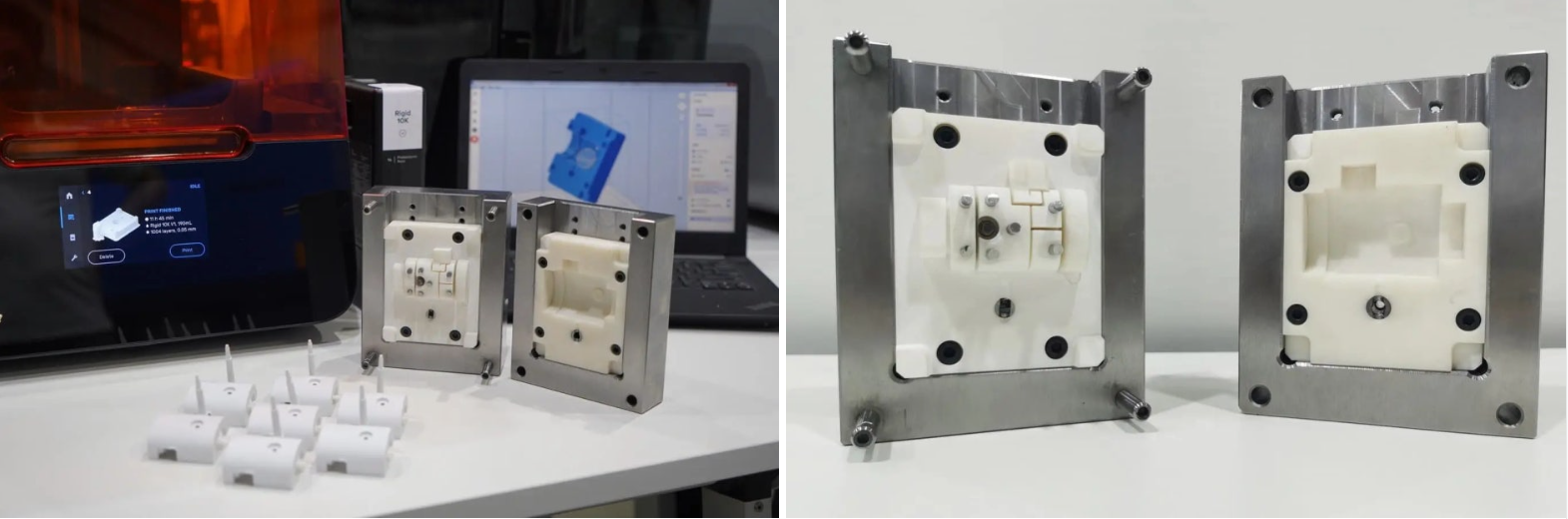

SLA 프린터를 사용해 금형을 출력하고 세척 및 후경화 과정을 거쳐 사출 성형에 사용할 준비를 합니다.

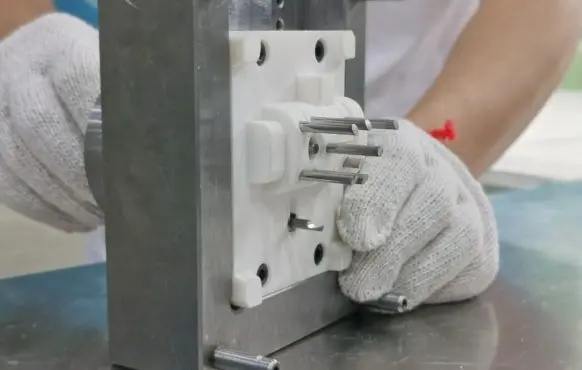

출력된 금형을 금속 프레임에 장착하고 이젝터 핀이나 인서트 등 필요한 부품을 조립합니다.

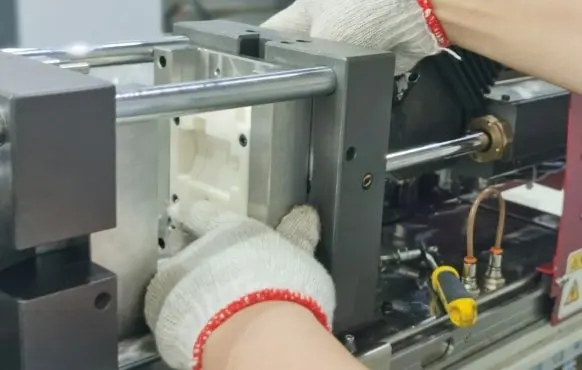

플라스틱 펠릿을 투입한 후 낮은 압력과 온도에서 사출을 진행하며 최적의 조건을 찾습니다.

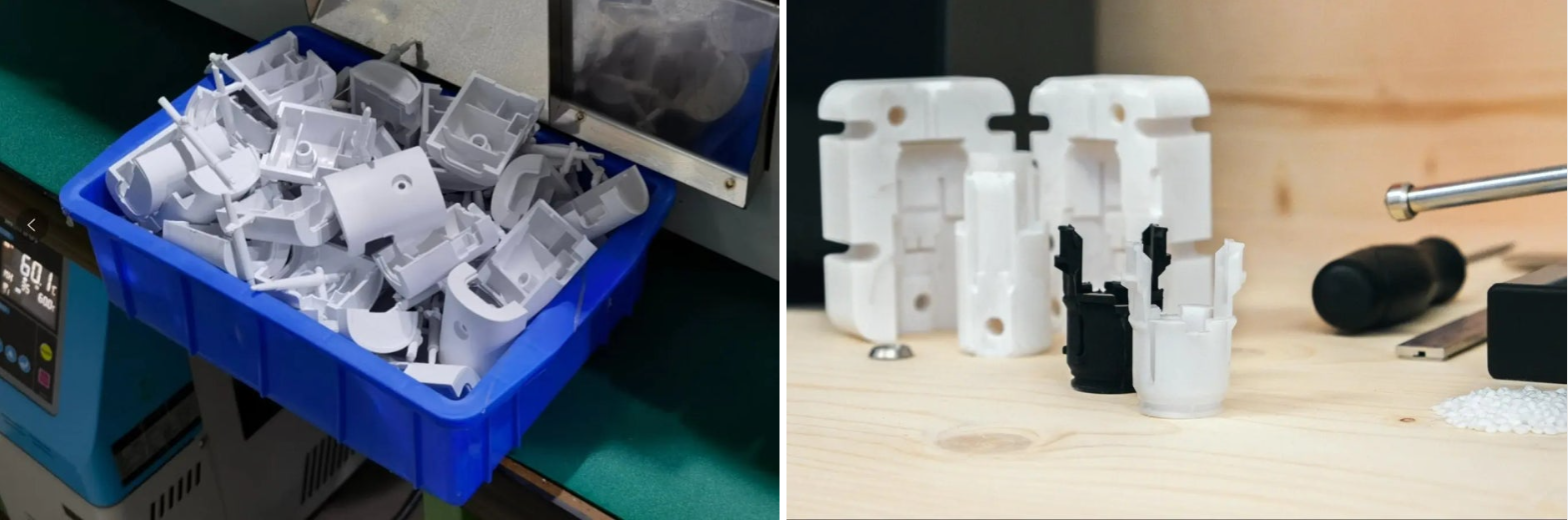

금형 내부에서 플라스틱이 냉각되면 수동 또는 이젝터 핀을 이용해 부품을 탈형합니다.
제품 개발 과정에서는 초기 설계 검증을 위해 다양한 프로토타입이 필요합니다. 일반적으로 초기 단계에서는 3D 프린팅이 사용되지만, 개발 후반 단계에서는 실제 생산과 동일한 재료와 공정을 활용한 테스트가 필요합니다. 이때 3D 프린팅 금형과 사출 성형을 결합하면 기능성 프로토타입을 빠르게 제작할 수 있습니다.
