시제품 · 투명 부품 · SLA Clear Resin
내부 유로가 설계대로 연결됐는지 눈으로 확인합니다
— 유리급 투명 시제품, 폼랩 Clear Resin
더블에이엠 (AAM Korea) | 2026.08.26| 읽는 데 5분
한눈에 보기
유체 매니폴드나 LED 커버는 내부를 봐야 검증이 끝납니다. 아크릴 CNC는 공구가 못 들어가는 내부 유로를 깎지 못해 2분할 접착으로 갑니다. SLA는 어떤 내부 형상이든 한 번에 출력합니다. 연마까지 하면 광투과율 90% 이상, 2~3일에 15~30만 원입니다.

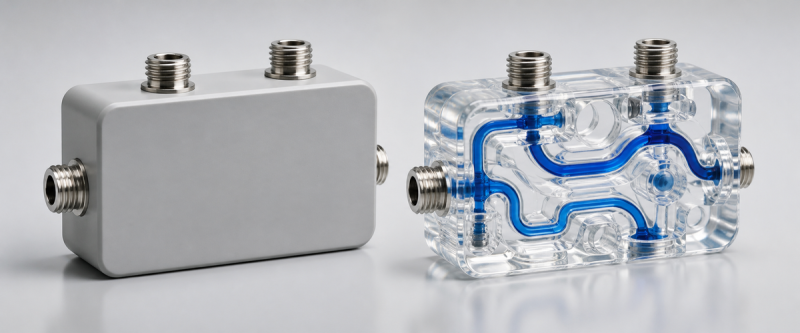

유체 매니폴드를 설계했습니다. 내부 유로가 제대로 연결됐는지 확인하려면 조립해서 유체를 흘려 봐야 합니다. 그런데 알루미늄 시제품은 내부가 안 보입니다.
LED 조명 커버도 마찬가지입니다. 빛이 어떻게 퍼지는지는 투명한 실물에서만 확인됩니다.

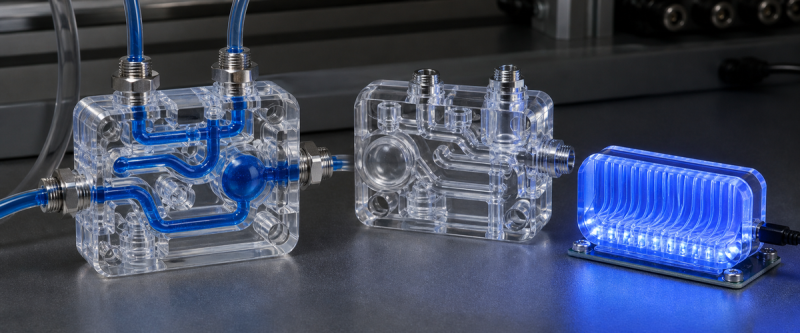

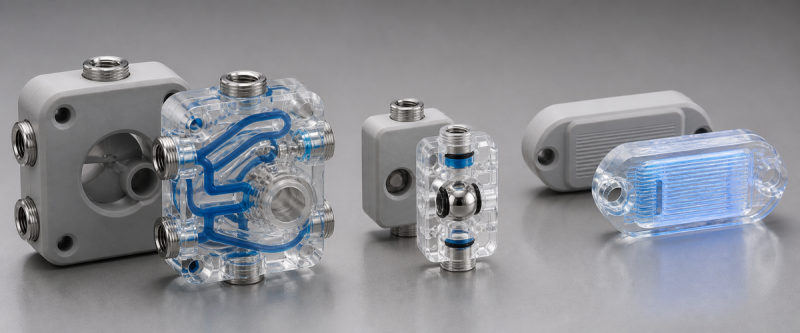

1 불투명 시제품으로는 확인이 안 되는 것
설계 화면에서 유로가 연결돼 있어도, 실물에서 유체가 의도대로 흐르는지는 다른 문제입니다.
· LED 도광판의 빛 확산 패턴
· 밸브 내부의 유동 경로
· 렌즈 커버의 광투과
기존에는 아크릴(PMMA)을 CNC로 깎아 투명 시제품을 만들었습니다. 만들 수는 있습니다. 다만 내부에 복잡한 유로나 곡면이 있으면 가공이 어렵거나 아예 안 됩니다.

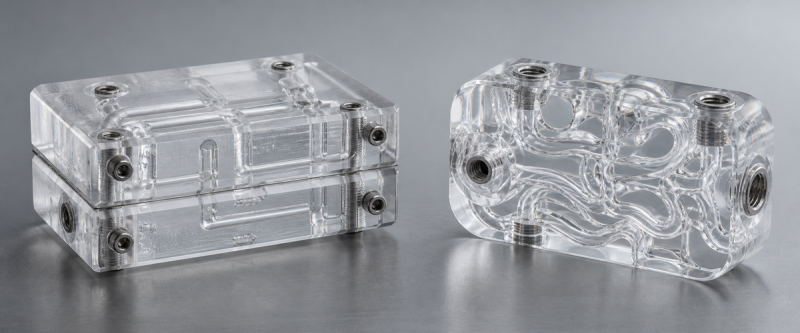

2 아크릴 CNC로 안 되는 이유
정밀도는 동등합니다. 차이는 형상 자유도입니다. CNC는 공구가 들어갈 수 없는 내부 구조를 깎지 못합니다. SLA는 내부가 어떤 형상이든 한 번에 출력합니다.
| 구분 | 아크릴 CNC | SLA Clear Resin |
|---|
| 내부 유로·곡면 | 가공 불가 또는 분할 접착 | 한 번에 출력 |
| 투명도 | 높음 (PMMA 고유) | 연마 후 유리급 |
| 정밀도 | ±0.05mm | ±0.05mm |
| 납기 | 1~2주 | 1~3일 |
단가
100×60×40mm | 30~80만 원 | 출력만 8~15만 원
연마 포함 15~30만 원 |
| 소량 대응 | 셋업비 별도 | 1개부터 같은 단가 |

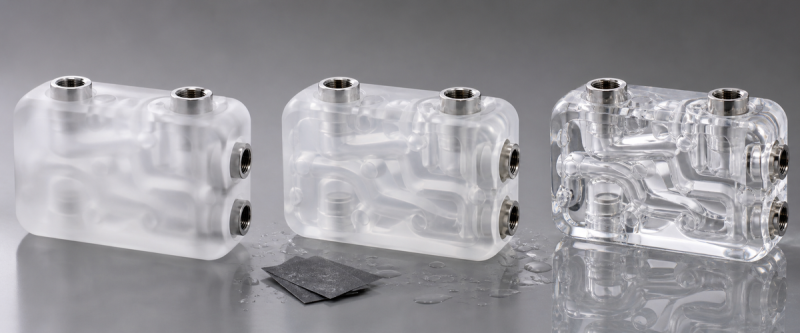

3 연마까지 하면 유리처럼 투명합니다
출력 직후에는 반투명입니다. 표면에 미세한 적층선이 있어 빛이 산란합니다. 습식 샌딩(400 → 800 → 1200 → 2000번)과 광택 연마를 거치면 유리에 가까운 투명도가 나옵니다.
| 쓴 것 | 사양 |
|---|
폼랩 Form 4
SLA | XY 해상도 50µm, 적층 25~100µm. 치수 정밀도 ±0.05mm. 빌드 사이즈 200×125×210mm. |
Clear Resin V5
무색 투명 | 연마 후 광투과율 90% 이상(유리 수준). 인장강도 65 MPa, 내열온도(HDT) 73°C @ 0.45 MPa. UV 후경화로 황변을 줄입니다. |
4 유리급 투명 시제품, 2~3일에 15~30만 원
| 항목 | 비용 | 기간 |
|---|
SLA 출력
100×60×40mm | 8~15만 원 | 0.5~1일 |
| 후경화 | 출력비에 포함 | — |
| 습식 샌딩 + 광택 연마 | 5~15만 원 | 1일 |
| 합계 | 15~30만 원 | 2~3일 |
내부 구조만 확인하면 되는 반투명 수준이면 연마 없이 8~15만 원, 1~2일입니다. 같은 부품을 아크릴 CNC로 만들었다면 내부 유로를 2분할로 깎아 접착해야 해서 50만 원 이상, 1~2주가 필요합니다. 접착면이 그대로 보이는 것도 문제입니다.
수정이 나오면 파일만 고쳐 당일 재출력했습니다. 유로 직경을 0.5mm 넓힌 버전을 다음 날 아침에 받아 다시 시험한 경우도 있습니다. 유로 내벽과 렌즈 곡면, 결합부 치수를 설계값과 비교할 수 있는 수준입니다. 실측 기준 ±0.05mm 이내였습니다.
5 맞는 경우 / 다시 봐야 할 경우
| 구분 | 해당하는 경우 |
|---|

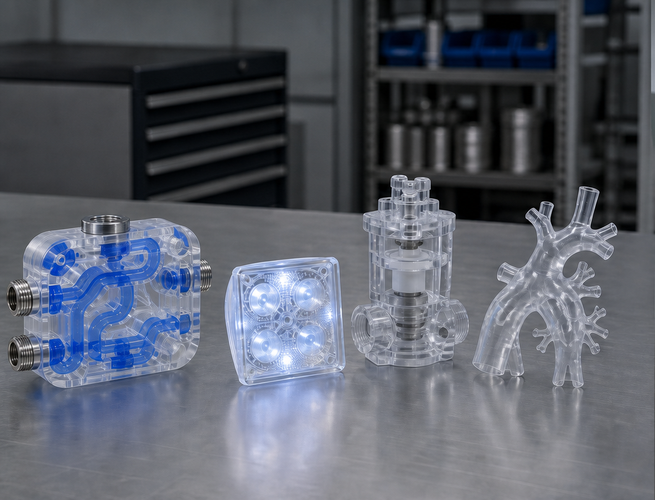

| 잘 맞는 경우 | 유체 매니폴드·밸브 내부 유로 확인, LED 도광판·렌즈 커버 광학 검증, 내부 기구 조립 상태를 눈으로 확인, 의료 해부 모델(혈관 시각화), 디자인 발표용 투명 목업 |
| 다시 봐야 할 경우 | 100°C 이상 고온 유체 환경, 300mm 이상 대형(빌드 사이즈 초과), 장기 옥외 사용(UV 황변), 내압 5 bar 이상(강도 한계), 수백 개 양산(투명 PP·PC 사출 전환) |
고온이 필요하면 High Temp Resin(HDT 238°C)으로 대응합니다. 다만 투명도가 떨어지므로 투명과 내열을 함께 요구하는 경우에는 미리 협의해야 합니다. 대형은 분할 출력 후 접합하는 방법도 있으나 접합선이 보여서 광학 용도에는 권하지 않습니다.
투명 시제품은 보기 좋으라고 만드는 것이 아닙니다. 내부를 눈으로 검증하는 도구입니다. 유로가 설계대로 연결됐는지, 빛이 의도대로 퍼지는지 — 조립하기 전에 확인합니다.
문의 메시지 예시 · 복사해서 쓰세요
안녕하세요. 투명 시제품을 문의드립니다.
· 부품: 유체 매니폴드 / LED 커버 / 밸브 / 기구 조립체
· 크기: 대략 100 x 60 x 40 mm
· 투명이 필요한 이유: 내부 유로 확인 / 광학 검증 / 발표용
· 투명도: 반투명이면 충분 / 유리급 필요 / 모르겠음
· 도면: STP 있음 / 없음
· 사용 환경: 상온 / 고온 ○○°C / 내압 ○○ bar
· 수량: ○개
