제작 사례 · 공정용 지그 · FDM ABS-M30
지그 하나 때문에 라인이 3주를 기다립니다
— 도면 없이 역설계해 이틀 만에 만든 공정용 지그
더블에이엠 (AAM Korea) | 2026.08.21| 읽는 데 5분
한눈에 보기

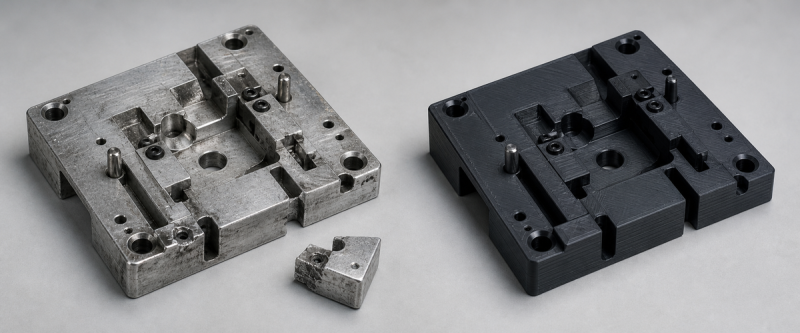

조립 지그가 부러졌는데 외주 가공은 도면 수정 포함 3주였습니다. 도면이 없어 기존 지그 실물을 3D스캔해 역설계하고, 스트라타시스 F370에 ABS-M30으로 출력했습니다. 납기 2일, 비용 12만 원. 라인에 달아 200회 반복해도 변형이 없었습니다. 수정 3회까지 추가로 든 것은 출력비뿐이었습니다.

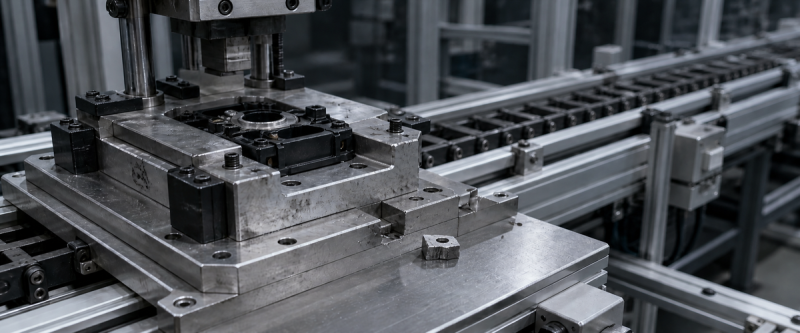

조립 라인에 쓰는 지그가 부러졌습니다. 외주 가공 업체에 넣으면 도면 수정을 포함해 3주입니다.
그 사이 라인은 임시 고정으로 돌아갑니다. 불량률이 올라갑니다.
1 라인을 세우는 건 장비가 아니라 지그입니다
양산 라인에서 가장 자주 갈아 끼우는 것이 조립 지그, 검사 고정구, 정렬 가이드입니다.
닳아서 바꾸거나, 모델이 바뀌어 새로 필요합니다. 알루미늄 CNC로 만들면 견고합니다. 다만 납기가 2~3주입니다.
급한 라인 대응이 안 됩니다. 장비는 멀쩡한데 지그 하나 때문에 일정이 밀립니다.

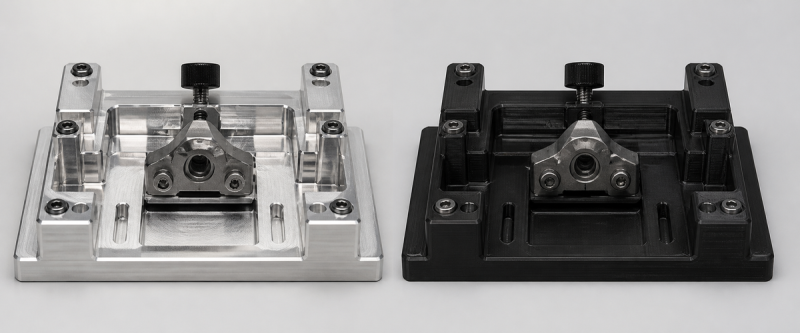

2 알루미늄 가공으로 대응이 안 되는 이유
| 구분 | 알루미늄 CNC | 3D프린팅 (FDM) |
|---|
| 납기 | 2~3주 | 1~3일 |
| 도면 | 필수 | 실물만으로 역설계 |
| 수정 | 재가공 1~2주 | 모델만 고쳐 당일 재출력 |
단가
150×100×50mm 기준 | 30~50만 원 | 8~15만 원 |
| 소량 대응 | 최소 수량 제한 | 1개부터 |
도면이 있어도 수정이 나오면 처음부터입니다. 한 번에 맞는 지그는 없습니다. 수정 1회마다 1~2주가 더 붙습니다.
3 실물만 보내면 이틀에 만듭니다

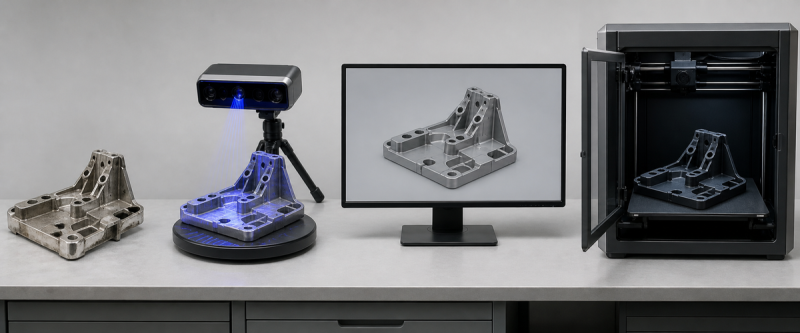

이 건도 도면이 없었습니다. 기존 지그 실물과 조립 대상 부품을 함께 받아 3D스캔한 뒤 역설계했습니다.
용도를 듣고 소재부터 정했습니다. 조립 지그는 충격을 받는 자리라 ABS-M30을 골랐습니다.
| 쓴 것 | 왜 이것인가 |
|---|
스트라타시스 F370
산업용 FDM | 같은 품질로 반복 출력됩니다. 수용성 서포트라 복잡한 내부 형상도 나옵니다. 빌드 355×254×355mm. |
ABS-M30
출력 소재 | 인장강도 36 MPa, 굴곡강도 61 MPa. 내열 96°C라 생산라인 환경에서 변형이 없습니다. 충격에 강해 반복 사용에 맞습니다. |
4 3주가 이틀, 40만 원이 12만 원
| 이 건의 결과 | 기존 외주 | 이번 제작 |
|---|
| 납기 | 3주 | 2일 |
| 비용 | 약 40만 원 | 약 12만 원 |
| 수정 3회 | 회당 1~2주 | 당일 재출력 |
| 라인 검증 | — | 200회 반복, 변형 없음 |

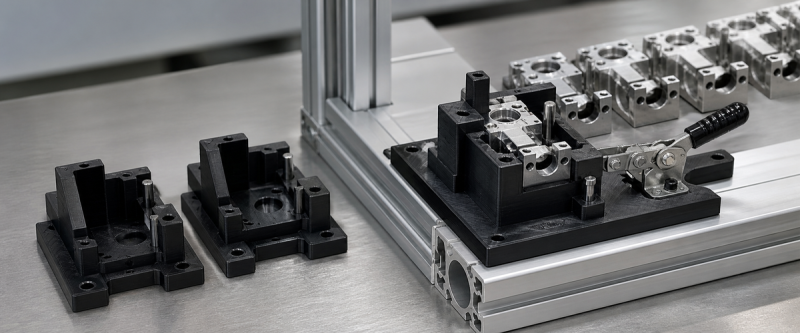

치수 오차는 CNC보다 큽니다. ±0.15mm 수준입니다. 다만 조립 지그 용도에서는 기능에 문제가 없었습니다. 라인에 달아 200회 반복해도 변형이나 균열이 없었습니다.
어긋나는 부분이 나오면 모델만 고쳐 당일 다시 출력했습니다. 수정 3회까지 더 든 것은 출력비뿐이었습니다. 회당 8~15만 원입니다.

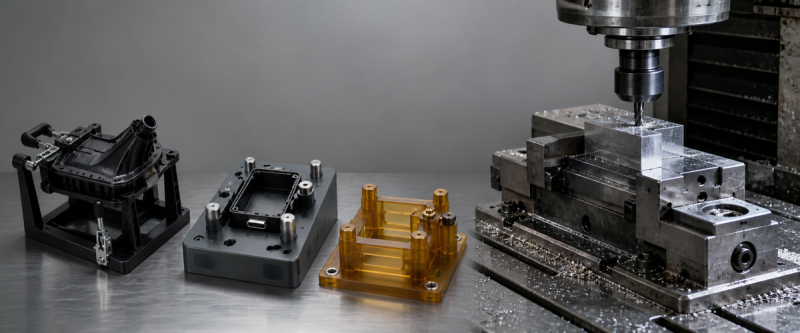

5 맞는 경우 / 다시 봐야 할 경우
| 구분 | 해당하는 경우 |
|---|
| 잘 맞는 경우 | 조립·검사·정렬용 지그, 1~50개 소량, 1~3일 안에 받아야 하는 급한 라인 대응, 수정이 잦은 초기 셋업, 신모델 전환기 임시 대응 |
| 다시 봐야 할 경우 | 절삭 가공 중 물려 고정하는 바이스 치공구, 500개 이상 대량, 150°C 이상 고온 환경, ±0.05mm 이하 초정밀, 2년 이상 장기 사용 내구성 |
‘다시 봐야 할 경우’가 곧 ‘불가’는 아닙니다. 고온이면 ULTEM 9085(내열 153°C)로 올립니다. 초정밀이면 PolyJet 방식(±0.05mm)을 씁니다. 용도에 따라 소재와 방식이 달라지므로 먼저 확인합니다.
판단 기준은 개당 단가가 아닙니다. 수정이 나왔을 때 며칠 만에 다시 받느냐입니다. 라인에서 쓰던 지그가 닳았거나 새 모델 셋업이 필요하면 — 실물 사진 한 장으로 먼저 확인해보실 수 있습니다.
문의 메시지 예시 · 복사해서 쓰세요
안녕하세요. 공정용 지그 제작을 문의드립니다.
· 지그 종류: 조립 / 검사 / 정렬 가이드
· 크기: 대략 150 x 100 x 50 mm
· 필요 수량: 1개 (급함)
· 도면: 없음 (기존 지그 실물 있음)
· 라인 환경: 상온 / 고온(몇 °C)
· 요구 공차: 보통 / ±0.05mm 이하
기존 지그와 조립 대상 부품 사진 첨부합니다.
